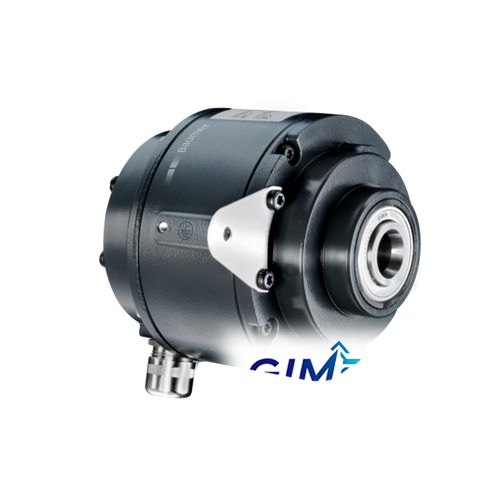

Baumer HOG 100

Инкрементные датчики HOG 100 оснащены оптическим методом считывания и доступны с глухим полым валом диаметром 16 мм или коническим валом диаметром 17 мм (1:10).

Технические характеристики:

• Напряжение питания: 9…30 В постоянного тока или 5 В постоянного тока ±5%.
• Потребление без нагрузки: ≤100 мА
• Импульсы на оборот: от 1024 до 10000
• Сдвиг фазы: 90° ±8°
• Рабочий цикл: 44…56 %
• Опорный сигнал: нулевой импульс, 90° ширина
• Выходная частота: ≤250 кГц
• Выходные сигналы: K1, K2, K0 + инвертированный
• Выходные каскады: HTL, TTL/RS422
• Устойчивость к помехам: EN 61000-6-2
• Излучаемые помехи: EN 61000-6-3
• Размер (фланец): ø105 мм
• Тип вала: ø16 мм (глухой полый вал), ø17 мм (конический вал 1:10)
• Допустимая нагрузка на вал: ≤450 Н осевой, ≤600 Н радиальный
• Защита: EN 60529 IP 66
• Рабочая скорость: ≤10000 об/мин (механический)
• Рабочий крутящий момент: прибл. 6 Нм
• Момент инерции ротора: 320 гсм²
• Материал: Корпус — литой алюминий, вал — нержавеющая сталь
• Рабочая температура: -30…+85 °C
• Устойчивость к вибрации: IEC 60068-2-6 Вибрация 20 г, 10-2000 Гц
• Ударопрочность: IEC 60068-2-27 Удар 300 г, 6 мс
• Защита от коррозии: IEC 60068-2-52 Солевой туман для условий окружающей среды C4 в соответствии с ISO 12944-2
• Взрывозащита: II 3 G Ex ec IIC T4 Gc (газ), II 3 D Ex tc IIIC T135°C Dc (пыль) (только с опцией ATEX)
• Соединение: Клеммная коробка, крышка клеммной коробки
• Вес: прибл. 1.5 кг
