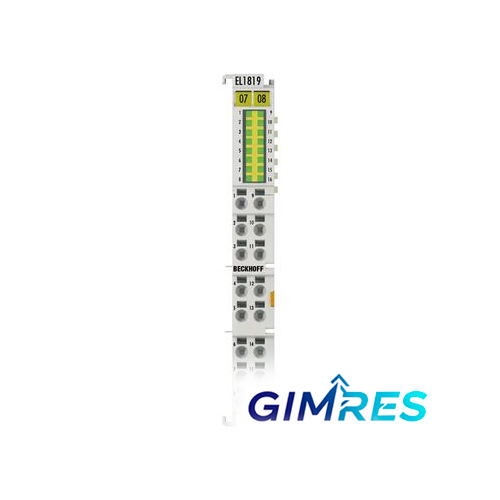

Beckhoff EL1819 — это цифровой входной терминал, который принимает двоичные управляющие сигналы 24 В с уровня процесса и передает их в электронном формате на вышестоящий блок автоматизации. Терминал EtherCAT включает 16 каналов.
Состояние сигналов отображается светодиодами. Контакты питания подключаются через. В EL1819 эталонной землей для всех входов является вывод питания 0 В.
Особенности:
- Тип входных характеристик 1/3
- Быстрый входной фильтр, обеспечивающий низкую задержку — 10 µs
- Подключение осуществляется без использования дополнительных инструментов (метод прямого подключения для одножильных проводов)
- Может использоваться с емкостными или индуктивными датчиками
- Технология для 1-проводного подключения многоканальных датчиков прямого типа в минимальном пространстве
- Компактность, что позволяет сэкономить место в шкафу управления
- Конструкция высокой плотности с 16 точками подключения в корпусе клеммной колодки 12 мм
Технические характеристики:
- Подключение: 1-проводная
- EN 61131-2, тип 1/3
- Входы: 16
- Напряжение: 24 В/постоянного тока (-15 %/+20 %)
- “1“ Напряжение сигнала: 11 … 30 В (EN 61131-2, тип 3)
- “0“ Напряжение сигнала: -3 … +5 В (EN 61131-2, тип 1/3)
- Входной ток: 3 мА (EN 61131-2, тип 3)
- Электрическая изоляция (В): 500 (E-bus/потенциал поля)
- Входной фильтр: 10 µs
- Ширина бита в образе процесса: 16 входов
- Типы проводников: многожильные, одножильные, с наконечниками
- Без адреса или настроек конфигурации
- Многожильные проводники и наконечники: пружинное срабатывание с помощью отвертки
- Проводники из одножильного провода: прямой подключаемый разъем;
- Температура °C: -25 … 60
- Относительная влажность: 95 %, без конденсации
- Вес (г): 65
- Защита: IP 20
- ЭМС-устойчивость/излучение: EN 61000-6-2 / EN 61000-6-4
- Сертификаты: UL, CE, Ex
- Устойчивость к вибрации/ударам: EN 60068-2-6 / EN 60068-2-27
