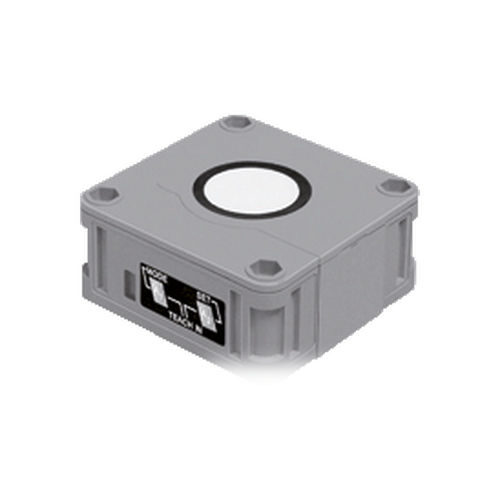

UB4000-F42-I-V15 — ультразвуковой датчик, который обеспечивает бесконтактное измерение расстояния и обнаружение объектов в диапазоне до 4000 мм. Работает от источника питания 15-30 В постоянного тока и имеет аналоговый выход. Датчик размещен в прямоугольном корпусе и оснащен разъемом M12 для удобной установки. Высокая точность и надежность делают его идеальным для использования в различных промышленных условиях. Прочная конструкция обеспечивает длительную работу даже в суровых условиях. Компактная конструкция позволяет легко интегрировать датчик в системы автоматизации, обеспечивая стабильное и надежное обнаружение.
| UB4000-F42-I-V15 134003 |
Настройка по умолчанию предел оценки A1: 240 мм, предел оценки A2: 4000 мм, широкий звуковой пучок
| Разрешение | 0.7 мм |
| Светодиод желтый | твердое тело: объект в диапазоне оценки мигание: функция программы |
| Температура окружающей среды | -25 … 70 ?°C (-13 … 158 ?°F) |
| Масса | 150 г |
| Влияние температуры | ?± 1 % от полной шкалы |
| Тип соединения | Разъем M12 x 1, 5-контактный |
| Сертификат CSA | cCSAus Listed, общего назначения |
| Синхронизация | двунаправленный 0 уровень -UB…+1 В 1 уровень: +4 В…+UB Входное сопротивление: > 12 кОм импульс синхронизации: 100 микро/с, период между импульсами синхронизации: 2 мс |
| Диапазон обнаружения | 200 … 4000 мм |
| Задержка отклика | прибл. 325 мс |
| Температура хранения | -40 … 85 ?°C (-40 … 185 ?°F) |
| Сертификация CCC | Сертификация CCC / маркировка не требуется для продуктов с номинальным напряжением 36 В |
| Стандартная целевая пластина | 100 мм x 100 мм |
| Частота датчика | прибл. 85 кГц |
| Рабочее напряжение | 10 … 30 В постоянного тока, пульсации 10 %SS |
| Мертвая зона | 0 … 200 мм |
| Светодиод красный | нормальная работа: ""Неисправность"" Функция программы: объект не обнаружен |
| Отклонение характеристической кривой | ?± 1 % от полной шкалы |
| Ток питания без нагрузки | 60 мА |
| светодиод зеленый | зеленый светодиод: питание включено |
| Импеданс нагрузки | 0 … 300 Ом |
| Тип выхода | 1 аналоговый выход 4 … 20 мА |
| Степень защиты | IP54 |
| Точность повторения | ?± 0.1 % от полной шкалы |
| Сертификат UL | cULus Listed, общего назначения |
| Диапазон регулировки | 240 … 4000 мм |
