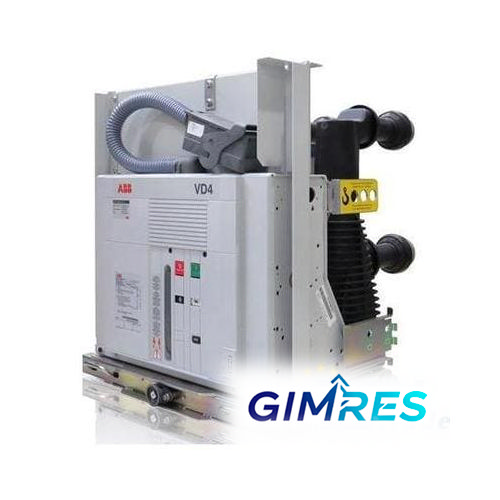

ABB VD4/W 17.06.25 P210 — это трехфазный вакуумный выключатель для использования в помещениях. Это выдвижная версия для шкафов PoweCube PB2. Расстояние между полюсами составляет 210 мм. Номинальный ток этой версии составляет 630 А, а номинальное напряжение — 17.5 кВ, 50 Гц.
Автоматические выключатели VD4P производятся в соответствии со стандартом IEC 62271-100, а также соответствуют всем необходимым международным стандартам и требованиям.
Технические параметры VD4/W 17.06.25 P210:
Расстояние между полюсами: 210 мм.
Чертеж с размерами: TN7420.
Номинальное напряжение: 17,5 кВ, 50 Гц.
Номинальный ток: 630 А.
Номинальный ток включения: 63 кА.
Номинальный ток отключения: 25 кА/3 с.
Выдерживаемое напряжение: 38 кВ (1 мин, 50 Гц) / BIL 95 кВ.
Вес: 135 кг.
Габаритные размеры нетто В-Ш-Г: 691-853-642 мм
Последовательность работы: O — 0,3 с — CO — 15 с — CO.
Зарядный двигатель: MAS 220 В переменного тока.
Рабочий механизм: EL.
1-й размыкатель шунта: MB01 110 В постоянного тока.
Размыкатель шунта: MBC 110 В постоянного тока.
Блокирующий магнит c.b. ON RLE1 110 В постоянного тока.
Размыкатель пониженного напряжения: MBU 110 В постоянного тока.
Блокирующий магнит тележки: RLE2 110 В постоянного тока.
Вспомогательный выключатель: BGS2.
Вспомогательный выключатель BGB1 Ц 8NO+8NC
Контакт положения: BGT1 и BGT2.
Индикатор O/I.
Кнопки O/I.
Индикатор заряда/разряда.
Счетчик операций.
Блокировка ключа в открытом положении.
Отчет о плановом испытании в соответствии со стандартом IEC.
Рычаг зарядки.
58-полюсный разъем на гибкой трубке с aux. Провода.
Страна происхождения: Италия.
