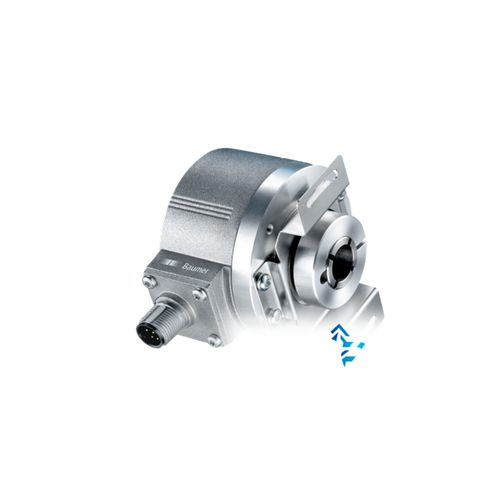

Baumer EIL580-B — Option 6301 — это высокоточный инкрементный энкодер с оптическим методом измерения, предназначенный для промышленных применений, где требуется точное измерение положения. Этот энкодер оснащен optoPulse, который обеспечивает высокое разрешение и точность.
Технические характеристики:
- Напряжение питания: 5 В постоянного тока ±5 %, 8…30 В постоянного тока, 4.75…30 В постоянного тока
- Защита от обратной полярности: Да
- Защита от короткого замыкания: Да (HTL), Да (TTL, макс. 1 сек. и 1 сигнал)
- Потребление без нагрузки: ≤70 мА
- Шагов на оборот: 100…5000
- Сдвиг фазы: 90 ° ±10°
- Рабочий цикл: 40…60 %
- Опорный сигнал: Нулевой импульс, 90° ±10 % ширина
- Метод измерения: Оптический
- Выходная частота: ≤300 кГц (TTL), ≤160 кГц (HTL)
- Выходные сигналы: A+, B+, R+, A-, B-, R-
- Выходные каскады: TTL/RS422, HTL/push-pull
- Устойчивость к помехам: EN 61000-6-2
- Излучаемые помехи: EN 61000-6-3
- Сертификаты: UL 508 / CSA 22.2
Технические данные — механическая конструкция
- Размер (фланец): ø58 мм
- Тип вала: ø8…15 мм (глухой полый вал), ø9.52 мм (глухой полый вал), ø12.7 мм (глухой полый вал)
- Защита EN 60529: IP 65 (без уплотнения вала), IP 67 (с уплотнением вала)
- Рабочая скорость: ≤6000 об/мин (+20 °C, IP 67), ≤8000 об/мин (+20 °C, IP 65)
- Пусковой момент: ≤0.02 Нм (+20 °C, IP 65), ≤0.025 Нм (+20 °C, IP 67)
- Материал: Корпус: алюминиевый литой; Фланец: алюминий
- Рабочая температура: -40…+85 °C
- Относительная влажность: 90% без конденсации
- Устойчивость: EN 60068-2-6, вибрация 30 г, 10-2000 Гц; EN 60068-2-27, удар 250 г, 6 мс
- Соединение: фланцевый разъем M12, 8-контактный; фланцевый разъем M23, 12-контактный; кабель
- Вес: прибл. 300 г
Преимущества:
- Высокая точность: Точное измерение с шагом 100 шагов на оборот…5000.
- Устойчивость к вибрации и ударам: Высокая устойчивость к вибрации и ударам.
- Оптический метод измерения: обеспечивает высокую надежность и точность.
- Степень защиты IP 67: Надежная работа в жестких условиях эксплуатации.
- Программируемые параметры: Позволяют настраивать режимы работы, общее разрешение, масштабирование и контроль скорости вращения.
