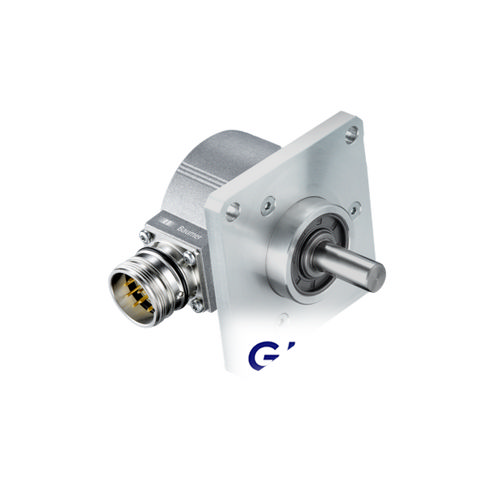

Baumer EIL580P-SQ10 - Square flange

EIL580P-SQ10 — инкрементный энкодер от Baumer с квадратным фланцем.

Технические характеристики:

• Напряжение питания: 4.75…30 В постоянного тока
• Защита от обратной полярности: Да
• Защита от короткого замыкания: Да
• Потребление без нагрузки: ≤70 мА
• Время инициализации: ≤30 мс после включения питания
• Импульсы на оборот: 1 … 65536
• Рабочий цикл: 45…55 % типично при 1024, 2048 ppr (дополнительная информация см. в таблице «Рабочий цикл»)
• Опорный сигнал: нулевой импульс 90° или 180°
• Метод измерения: Оптический
• Выходная частота: ≤300 кГц (TTL), ≤160 кГц (HTL)
• Выходные сигналы: A+, B+, R+, A-, B-, R-
• Выходные каскады: TTL/RS422, HTL/push-pull
• Программируемые параметры: уровень выхода TTL/HTL, число импульсов 1…65536, нулевая ширина импульса 90°/180°, нулевое положение импульса, последовательность сигналов
• Устойчивость к помехам: EN 61000-6-2
• Излучаемые помехи: EN 61000-6-3
• Сертификация: UL 508 / CSA 22.2

Технические данные — механическая конструкция

• Размер (фланец): 2.5 x 2.5" (63.5 x 63.5 мм)
• Тип вала: ø10 x 20 мм, сплошной вал с плоской поверхностью; ø3/8" x 4/5" (ø9.525 x 20.32 мм), сплошной вал с плоской
• Допустимая нагрузка на вал: ≤40 N осевая, ≤80 Н радиальный
• Фланец: квадратный фланец 2.5" (63.5 мм)
• Защита EN 60529: IP 65 (без уплотнения вала), IP 67 (с уплотнением вала)
• Рабочая скорость: ≤6000 об/мин (+20 °C, IP 67), ≤12000 об/мин (+20 °C, IP 65)
• Пусковой момент: ≤0.015 Нм (+20 °C, IP 65), ≤0.02 Нм (+20 °C, IP 67)
• Материал: Корпус: литой алюминий; Фланец: алюминий; Твердый вал: нержавеющая сталь
• Рабочая температура: -40…+100 °C
• Относительная влажность: 90 % без конденсации
• Сопротивление: EN 60068-2-6 Вибрация 30 г, 10-2000 Гц; EN 60068-2-27 Удар 300 г, 6 мс
• Соединение: Фланцевый разъем M12, 8-контактный; Фланцевый разъем M23, 12-контактный; Кабель
• Вес: Прибл. 370 г
