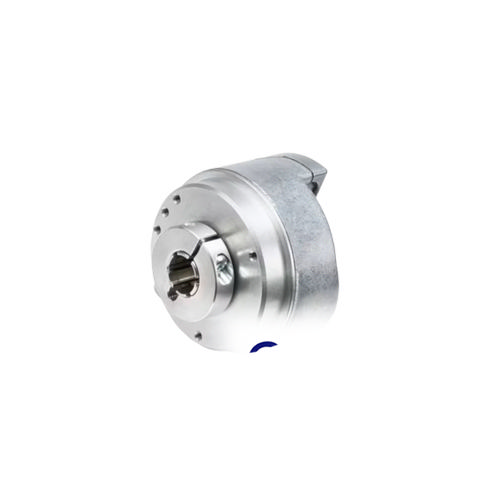

Baumer ITD 22H00 SIL — инкрементный энкодер с оптическим методом измерения, предназначенный для промышленных применений, где требуется высокая точность и функциональная безопасность. Этот энкодер имеет сквозной полый вал, который обеспечивает высокую устойчивость к вибрациям и ударам.
Технические характеристики
Электрические характеристики:
- Напряжение питания: 5 В постоянного тока ±10%, 8…30 В постоянного тока
- Защита от обратной полярности: Да
- Потребление без нагрузки: ≤100 мА
- Шагов на оборот: 1024 … 2048
- Опорный сигнал: нулевой импульс, ширина 90°
- Метод измерения: Оптический
- Выходная частота: ≤180 кГц (-3 дБ)
- Выходные сигналы: A, B, 0
- Выходные каскады: SinCos 1 Vpp
- Устойчивость к помехам: EN 61000-6-2
- Излучаемые помехи: EN 61000-6-3
Механическая конструкция:
- Рабочая скорость: ≤6000 об/мин
- Пусковой момент: ≤0.015 Нм (+20 °C)
- Материал: Корпус: алюминий; Вал: нержавеющая сталь
- Рабочая температура: -30…+100 °C
- Относительная влажность: 90% без конденсации
- Сопротивление: EN 60068-2-6, вибрация 20 г, 60-2000 Гц; EN 60068-2-27, удар 100 г, 6 мс
- Подключение: платный разъем, 8-контактный
- Вес: примерно 150 г
Преимущества:
- Высокая точность: обеспечивает точное измерение положения с шагом на оборот от 1024 до 2048.
- Функциональная безопасность: защита до SIL 2 (до SIL 3 при использовании с резервированием).
- Устойчивость к вибрациям и ударам: Высокая устойчивость к воздействию вибраций и ударов обеспечивает надежность в сложных промышленных условиях.
- Оптический метод измерения: Обеспечивает высокую надежность и точность измерений.
