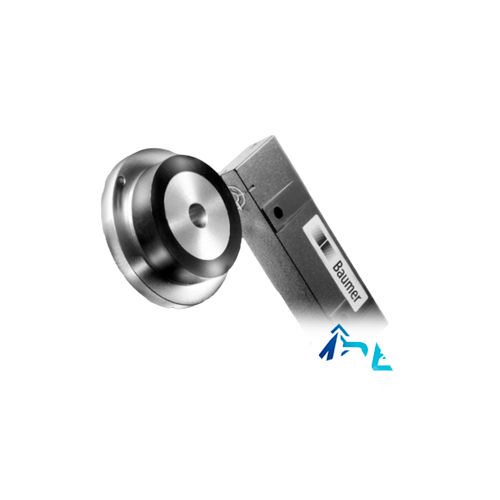

MDFK 08 — это инкрементный энкодер высокого разрешения от Baumer, разработанный для точного измерения положения в промышленных приложениях. Этот энкодер оснащен магнитной сенсорной технологией в сочетании с магнитным колесом, что обеспечивает бесконтактную систему, не подверженную износу. Известен своей высокой устойчивостью к загрязнениям и компактной конструкцией для монтажа.
Технические характеристики:
- Напряжение питания: 8…30 В постоянного тока
- Защита от обратной полярности: Да, к GND
- Потребление без нагрузки: ≤30 мА
- Максимальный ток переключения: 50 мА
- Импульсы на оборот: 256…1024
- Интерполяция: 8-кратная, 16-кратная
- Выходные сигналы: A 90° B или A 90° B, N
- Выходные каскады: Пушпульный, защищенный от короткого замыкания
- Опорный сигнал: Нулевой импульс, ширина 90°
- Частота выхода: ≤160 кГц (8-кратная интерполяция), ≤320 кГц (16-кратная интерполяция)
- Точность системы: ±0.5°
- Падение напряжения: <2 В постоянного тока (I=20 мА)
- Джиттер: ≤15%
Механическая конструкция:
- Тип вала: ø6…43.5 мм (через полый вал)
- Размеры (Ш x В x Д): 15 x 8.5 x 45.5 мм
- Защита EN 60529: IP 67
- Рабочее расстояние: < 0.6 мм (радиальное), оптимальное 0.3 мм
- Крутящий момент затяжки: 0.4 Нм
- Материал: Корпус: PC
- Рабочая температура: -25…+85 °C
- Относительная влажность: 95%
- Устойчивость: EN 60068-2-6 Вибрация 20 g, 10-2000 Гц; EN 60068-2-27 Удар 100 г, 6 мс
- Вес: Прибл. 105 г
- Подключение: кабель 2 м
| MDFK 08G21/404499 | 10139611 |
| MDFK 08G2101/0500 | 11123476 |
| MDFK 08G2101/0600 | 11161872 |
| MDFK 08G2101/S35A | 10130970 |
| MDFK 08G2124/N16 | 10147537 |
| MDFK 08G2124/N4 | 10143360 |
| MDFK 08G2124/S35AN1 | 10159741 |
| MDFK 08G2124/S35AN10 | 10149160 |
| MDFK 08G2124/S35AN16 | 10153774 |
| MDFK 08G2124/S35AN4 | 10155089 |
| MDFK 08G8124 | 10142066 |
| MDFK 08G8124/0500 | 11111987 |
| MDFK 08T7101 | 10128137 |
| MDFK 08T7101/1000 | 11089246 |
| MDFK 08T7105/N16 | 10147538 |
| MDFK 08T7105/N16/0350 | 11080090 |
| MDFK 08T8105/N16 | 10146780 |
| MDFK 08T8105/N16/0500 | 11172038 |
