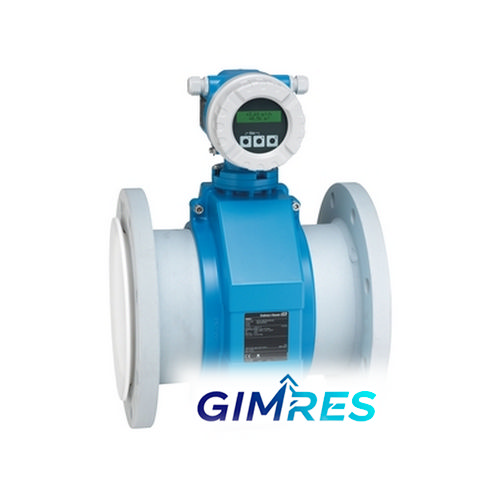

Экономичный расходомер с высокоэффективным датчиком.
Принцип измерения
Электромагнитный
Заголовок продукта
Экономичный расходомер с высокоэффективным датчиком.
Полностью подходит для базовых применений в химической и перерабатывающей промышленности.
Характеристики датчика
Экономичный датчик, идеальное решение для базовых требований. Энергия…Экономичное измерение расхода, отсутствие потери давления из-за сужения поперечного сечения. Техническое обслуживание…бесплатно без движущихся частей.
Номинальный диаметр: макс. DN 600 (24". Все распространенные технологические соединения. Вкладыш из PTFE.
Характеристики датчика
Экономичный, разработанный для простых применений и прямой интеграции. Безопасная эксплуатация, дисплей с легко читаемой информацией о процессе. Полностью соответствует промышленным стандартам IEC/EN/NAMUR.
2-строчный дисплей с кнопками. Устройство в компактном или удаленном исполнении. HART.
Диапазон номинальных диаметров)
DN 15 до 600 (ВЅ до 24")
Контактирующие материалы
Вкладыш: PTFE
Электроды: 1.4435 (316L); сплав C22, 2.4602 (UNS N06022)
Измеряемые переменные
Объемный расход
Макс. погрешность измерения
Объемный расход: В±0.5 % o.r. В± 1 мм/с (0.04 дюйма/с)
Диапазон измерения
4 дм/мин до 9600 м/ч (1 до 44 000 гал/мин)
Макс. Давление процесса
PN 40, класс 150, 20K
Диапазон температур среды
от 10 до +110 В°C (от +14 до +230 В°F)
Диапазон температур окружающей среды
от 10 до +60 В°C (+14 до +140 В°F)
Материал корпуса датчика
DN 15–300 (ВЅ–12"): AlSi10Mg, с покрытием
DN 350 до 600 (14 до 24"): Углеродистая сталь с защитным лаком
Корпус для подключения датчика: AlSi10Mg, с покрытием
Материал корпуса датчика
Порошок…покрытый штампованный…литой алюминий
Степень защиты
Компактная версия: IP67, корпус типа 4X
Дистанционная версия датчика (стандартная): IP67, корпус типа 4X
Удаленная версия датчика (опция): IP68, корпус типа 6P
Удаленная версия датчика: IP67, корпус типа 4X
Дисплей/эксплуатация
2…Линейный дисплей с кнопками
Возможна настройка через локальный дисплей и инструменты управления
Выходы
4…20 мА HART (активный)
Импульсный/переключающий выход (пассивный)
Входы
Нет
Цифровая связь
HART
Источник питания
11–40 В постоянного тока
AC 85–250 В (45–65 Гц)
20–28 В переменного тока (45–65 Гц)
Сертификаты для взрывоопасных зон
cCSAus
Безопасность продукта
CE, C-tick, маркировка EAC
Метрологические сертификаты и разрешения
Калибровка выполняется в аккредитованных калибровочных лабораториях (acc. в соответствии с ISO/IEC 17025)
Сертификаты и разрешения по давлению
PED
