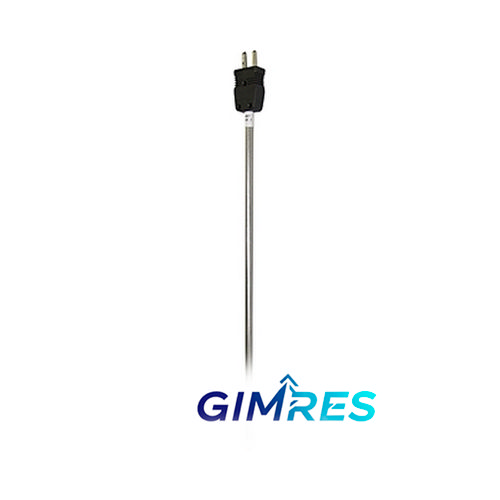

Экономичный термопарный датчик, предназначенный для использования во многих технологических и лабораторных приложениях.
Принцип измерения
Термопара
Характеристика / Применение
Промышленный американский стандарт
кабельный зонд
технологическое соединение в виде компрессионного фитинга
Термокарманы / защитные трубки
без (не предназначен для использования с термокарманом)
Вставка/датчик
с минеральной изоляцией (MI), гибкая
Наружный диаметр защитной трубки / вставки
1/16» (1,59 мм)
1/8» (3,18 мм)
3/16» (4,76 мм)
1/4» (6,35 мм)
Макс. длина погружения по запросу
до 96" (2438 мм)
другие по запросу
Материал защитной трубки/термокармана
Кожух датчика
316
Сплав 600
Дополнительное покрытие
не применимо
Технологическое соединение
прессованный фитинг:
NPT1/8"
NPT1/4"
Форма наконечника
прямой
Шероховатость поверхности Ra
не определено
Диапазон рабочих температур
Тип T:
-270 °C …370 °C
(-454 °F …698 °F)
Тип J:
-210 °C …720 °C
(-346 °F …1.328 °F)
Тип E:
-270 °C …820 °C
(-454 °F …1.508 °F)
Тип K:
-270 °C …1.150 °C
(-454 °F …2.102 °F)
Тип N:
-270 °C … 1.150 °C
(-454 °F …2.102 °F)
Макс. Давление процесса (статическое)
Стандартная точность. в соответствии с ASTM E-230
Специальная точность. в соответствии с ASTM E-230
Точность
Стандартная точность. согласно ASTM E-230
Специальная точность. согласно ASTM E-230
Время отклика
63% rt = 0,3 с
Встроенный датчик давления
нет
