| Связь HART | нет |
| Номинальное напряжение | 12 В постоянного тока, только в сочетании с источниками питания FB92** |
| Вредный газ | EN 60068-2-42:2003 |
| Ударопрочность | тип удара I, продолжительность удара 11 мс, амплитуда удара 15 g, количество ударов 18 |
| Количество каналов | 4 |
| Подключение | шина задней панели |
| Вторичная переменная HART | нет |
| Подключение | шина задней панели |
| Занятые слоты | 2 |
| Связь HART | нет |
| Входное сопротивление | 15 Ω |
| Температура окружающей среды | -20 … 60 ?°C (-4 … 140 ?°F) |
| Подключение | 2-проводной датчик: цепь питания: канал I 1+, 2-, канал II 5+, 6-, канал III 9+, 10-, канал IV 13+, 14- 3-проводной датчик: цепь питания: канал I 1+, 4-, канал II 5+, 8-, канал III 9+, 12-, канал IV 13+, 16- измерительная цепь: канал I 3+, 4-, канал II 7+, 8-, канал III 11+, 12-, канал IV 15+, 16- 4-проводной датчик (с отдельным питанием): измерительная цепь: канал I 3+, 4-, канал II 7+, 8-, канал III 11+, 12-, канал IV 15+, 16- |
| Время обновления | 100 мс |
| Время преобразования | макс. 100 мс |
| Устойчивость к вибрации | диапазон частот 10 … 150 Гц; частота перехода: 57.56 Гц, амплитуда/ускорение ?± 0.075 мм/1 г; 10 циклов диапазон частот 5 … 100 Гц; переходная частота: 13.2 Гц амплитуда/ускорение ?± 1 мм/0.7 г; 90 минут при каждом резонансе |
| Устойчивость к ударам | EN 60068-2-27:2009 |
| Электромагнитная совместимость | NE 21:2007 |
| Разрешение | 12 бит (0 … 26 мА) |
| Обнаружение неисправности линии | может быть включено/выключено для каждого канала с помощью инструмента конфигурации, настраивается с помощью инструмента конфигурации |
| Подключение | съемный передний разъем с винтовым фланцем (аксессуар) подключение проводов через пружинные клеммы (0.14 … 1.5 мм2) или винтовые клеммы (0.08 … 1.5 мм2) |
| Кодирование | опциональная механическая кодировка через передний разъем |
| Устойчивость к вибрации | EN 60068-2-6:2008 |
| Масса | прибл. 750 г |
| Дополнительная информация | Сертификат типа EC, заявление о соответствии, декларация о соответствии, аттестат о соответствии и инструкции должны соблюдаться, где это применимо. Информацию см. на сайте www.pepperl-fuchs.com. |
| Напряжение питания датчика | мин. 15 В при 20 мА ; 21.5 В при 4 мА |
| INMETRO | Бразилия: T??V 14.1597X |
| Светодиодная индикация | Светодиод питания (P) зеленый: питание Диагностический светодиод (I) красный: неисправность модуля, красный мигающий: ошибка связи, белый: фиксированный набор параметров (параметры от коммуникационного устройства игнорируются), белый мигающий: запрос параметров от коммуникационного устройства Светодиод состояния (1-4) красный: неисправность линии (обрыв провода или короткое замыкание) |
| Вредный газ | Предназначен для эксплуатации в условиях окружающей среды в соответствии с. в соответствии с ISA-S71.04-1985, уровень серьезности G3 |
| Размеры | 57 x 107 x 132 мм (2.2 x 4.2 x 5.2 дюйма) |
| Сертификат типа ЕС | BVS 12 ATEX E 101 X |
| Относительная влажность | EN 60068-2-78:2001 |
| Степень защиты | IP20 (модуль), требуется отдельный корпус в соответствии с. к описанию системы |
| Информация о системе | Модуль должен быть установлен в соответствующие задние панели и корпуса (FB92**) в зонах 1, 2, 21, 22 или за пределами опасных зон (газ или пыль). Здесь соблюдайте соответствующий сертификат типа EC. |
| Интерфейс | специфическая для производителя шина к стандартному коммуникационному модулю |
| Сертификат ATEX | BVS 12 ATEX E 101 X |
| Вторичная переменная HART | нет |
| Экологические испытания | EN 60068-2-14:2009 |
| Степень защиты | IEC 60529:2000 |
| Температура хранения | -25 … 85 ?°C (-13 … 185 ?°F) |
| Относительная влажность | 95 % без конденсации |
| Потребляемая мощность | 2.7 Вт |
| Рассеиваемая мощность | 1.5 Вт |

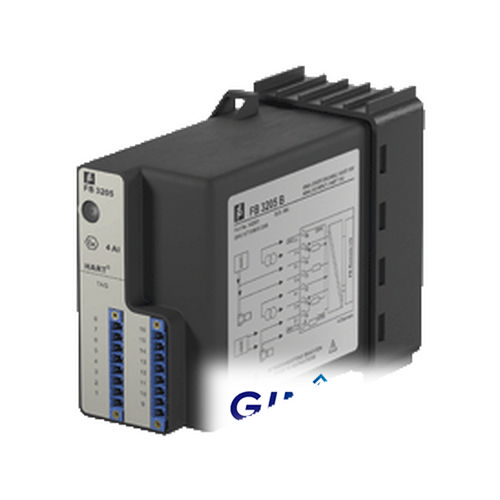

Pepperl+Fuchs FB3204B2
- 4-канальный
- Входы Ex ia
- Установка в подходящих корпусах в зоне 1
- Модуль можно заменять под напряжением (горячая замена)
- Питание для 2-проводных датчиков с 4 мА ... 20 мА
- Цепь питания 15 В (20 мА)
- Вход от активных сигналов 4-проводных датчиков
- Режим моделирования для сервисных операций (принудительное управление)
- Обнаружение неисправности линии (LFD): один светодиод на канал
- Постоянный самоконтроль
| SKU | FB3204B2 |
|---|---|
| Тип продукции | |
| Категории | Pepperl+Fuchs, Pepperl+Fuchs Взрывозащита, Системы удаленного ввода-вывода Pepperl+Fuchs |
