| Подключение | TB3: клеммы 2, 4(+); 1, 3(-) | |
| Номинальное напряжение | 24 В постоянного тока, с учетом номинального напряжения используемых изоляторов | |
| Падение напряжения | 0.9 В, необходимо учитывать падение напряжения на последовательном диоде на оконечной плате | |
| Пульсация | ?‰¦ 10 % | |
| Предохранитель | 4 А, в каждом случае для 16 модулей | |
| Рассеиваемая мощность | ?‰¦ 500 мВт, без модулей | |
| Защита от обратной полярности | да | |
| Питание | Доступна резервированность. Питание изоляторов развязано, контролируется и защищено предохранителем. | |
| Подключение | TB4: клеммы 1, 2 | |
| Тип выхода | Беспотенциальный контакт | |
| Поведение переключателя | Нет неисправности: контакт реле замкнут Неисправность источника питания: размыкание реле Неисправность модуля: контакт реле разомкнут | |
| Нагрузка на контакты | 30 В постоянного тока, 1 А | |
| Элементы дисплея | Светодиод Supply1 (плата подключения источника питания), зеленый светодиод Светодиод Supply2 (плата подключения источника питания), зеленый светодиод Состояние неисправности светодиода (индикация неисправности), зеленый светодиод — Светодиод горит: нет неисправности модуля/нет неисправности источника питания | |
| Электромагнитная совместимость | ||
| Директива 2014/30/EU | EN 61326-1:2013 (промышленные помещения) | |
| Электромагнитная совместимость | NE 21:2017 Дополнительная информация см. в описании системы. | |
| Степень защиты | IEC 60529:2001 | |
| Температура окружающей среды | -20 … 60 ?°C (-4 … 140 ?°F) | |
| Температура хранения | -40 … 70 ?°C (-40 … 158 ?°F) | |
| Степень защиты | IP20 | |
| Подключение | ||
| Сторона поля | взрывоопасная зона: штекерные винтовые клеммы, синие | |
| Сторона управления | невзрывоопасная зона: штекер SiC, 20-контактный | |
| Питание | разъемные винтовые клеммы, черные | |
| Выход неисправности | штекерные винтовые клеммы, черные | |
| Поперечное сечение жилы | винтовые клеммы: 0.25 … 2.5 мм2 (24 … 12 AWG) | |
| Материал | Корпус: поликарбонат | |
| Масса | прибл. 830 г | |
| Размеры | 273 x 155 x 153 мм (10.7 x 6.1 x 6.0 дюймов) (Ш x В x Г) , глубина с учетом модульного блока | |
| Монтаж | на монтажной рейке DIN 35 мм в соответствии с. согласно EN 60715:2001 | |
| Сертификат типа ЕС | CESI 06 ATEX 022 | |
| Маркировка | II (1)G [Ex ia Ga] IIC II (1)D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I | |
| Неопасная зона | ||
| Максимальное безопасное напряжение | 250 В (Внимание! Um не является номинальным напряжением. | |
| Гальваническая развязка | ||
| Полевой контур/контур управления | безопасная электрическая изоляция в соответствии с. согласно IEC/EN 60079-11, пиковое значение напряжения 375 В | |
| Соответствие директивам | ||
| Директива 2014/34/EU | EN IEC 60079-0:2018+AC:2020 , EN 60079-11:2012 , EN 50303:2000 | |
| сертификат UL | E106378 | |
| Контрольный чертеж | 116-0327 | |
| Сертификат IECEx | ||
| Сертификат IECEx | IECEx CES 06.0003 | |
| Маркировка IECEx | [Ex ia Ga] IIC [Ex ia Da] IIIC) [Ex ia Ma] I | |
| Дополнительная информация | Соблюдайте требования сертификатов, деклараций о соответствии, инструкций по эксплуатации и руководств, где это применимо. Информацию см. на сайте www.pepperl-fuchs.com. | |
| ECLASS 13.0 | 27210120 | |
| ECLASS 12.0 | 27210120 | |
| ECLASS 11.0 | 27210120 | |
| ECLASS 10.0.1 | 27210120 | |
| ECLASS 9.0 | 27210120 | |
| ECLASS 8.0 | 27210120 | |
| ECLASS 5.1 | 27210120 | |
| ETIM 9.0 | EC001485 | |
| ETIM 8.0 | EC001485 | |
| ETIM 7.0 | EC001485 | |
| ETIM 6.0 | EC001485 | |
| ETIM 5.0 | EC001485 | |
| UNSPSC 12.1 | 39121008 | |

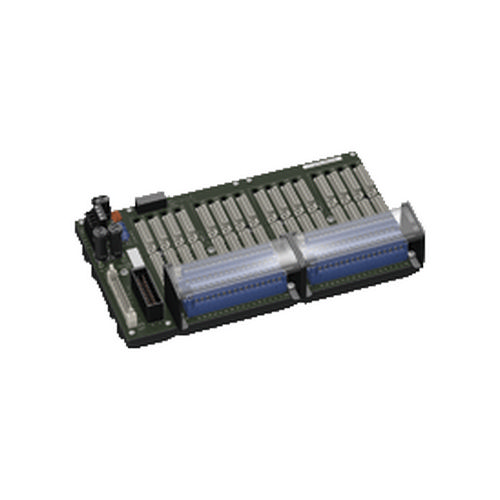

Pepperl+Fuchs FC-GPCS-SAI16-PF
- Системная плата для Honeywell Safety Manager
- Для 16-канальной AI-карты SAI-1620m
- Для 16 модулей
- Рекомендуемый модуль: HiC2025(A) (AI)
- Питание 24 В постоянного тока
- Опасная зона: штекерные винтовые клеммы, синие
- Неопасная зона: разъем SiC, 20-контактный
| SKU | FC-GPCS-SAI16-PF |
|---|---|
| Тип продукции | |
| Категории | Pepperl+Fuchs, Искробезопасные барьеры Pepperl+Fuchs, Система H Pepperl+Fuchs |
