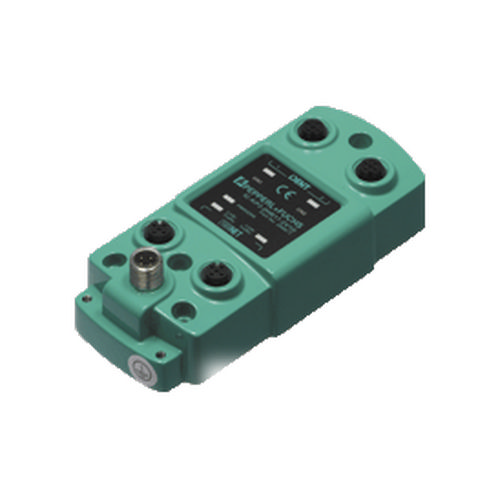

IC-KP2-1HB17-2V1D — это компактный блок интерфейса управления с интерфейсом Ethernet, поддерживающий протоколы TCP/IP, PROFINET, EtherNet/IP и MODBUS TCP. Он оснащен светодиодными индикаторами, отображающими состояние шины и головки чтения/записи. Устройство разработано для надежной работы в промышленных условиях, обеспечивая стабильную передачу данных и простую интеграцию в существующие системы.
Диагностический охват (DC) 0 %
| Пульсации | 10 % при 30 В постоянного тока |
| Светодиод CH1 | зеленый: обнаружена считывающая головка красный: ошибка конфигурации |
| Скорость передачи данных | 10 Мбит/с или 100 Мбит/с |
| Температура окружающей среды | -25 … 70 В°C (-13 … 158 В°F) |
| Скорость передачи данных | 10 Мбит/с или 100 Мбит/с |
| Климатические условия | макс. влажность воздуха. 96 % Устойчивость к солевому туману в соответствии с EN 60068-2-52 |
| Температура хранения | -40 … 85 В°C (-40 … 185 В°F) |
| Светодиод Link/Traffic | зеленый: подключение к сети желтый: мигает в ритме передаваемых данных |
| Подключение | Головки чтения/записи: экранированные, 4-контактный разъем M12 Источник питания: разъем M12 Защитное заземление: заземляющий винт M4 Ethernet: разъем M12 |
| Ударопрочность и сопротивление ударам | Колебания (синусоидальные): 5 г, 10–1000 Гц в соответствии с EN 60068-2-6 Ударная нагрузка (полусинусоидальная): 30 g, 11 мс в соответствии с EN 60068-2-27 |
| Степень защиты | IP67 |
| Степень защиты | IEC 60529:2001 |
| Физические характеристики | Ethernet |
| Потребляемая мощность | 3.5 Вт Без головок чтения/записи |
| Протокол | SMTP HTTP TCP/IP (порт 10000) MODBUS/TCP EtherNet/IP PROFINET IO |
| Масса | Прибл. 300 г |
| Номер файла UL | E87056 |
| Светодиод 1 | Индикатор состояния головки чтения/записи зеленый: команда на головке чтения/записи активна желтый: прибл. 1 секунда, если команда была успешно выполнена |
| Светодиод PWR/ERR | зеленый: питание включено желтый: система запускается красный: сбой шины PROFINET |
| Потребляемый ток | 2 А включен. Головка чтения/записи |
| Поворотный переключатель | Настройка адреса |
| Количество головок чтения/записи | макс. 1 |
| Номинальное рабочее напряжение | 20 … 30 В постоянного тока, PELV |
| MTTFd | 140 a |
| Установка | Крепление винтами |
| Физический | Ethernet |
| Время выполнения задачи (TM) | 10 A |
| Гальваническая развязка | базовая изоляция acc. в соответствии с DIN EN 50178, номинальное напряжение изоляции 50 Veff |
| Протокол | SMTP HTTP TCP/IP (порт 10000) MODBUS/TCP EtherNet/IP PROFINET IO |
