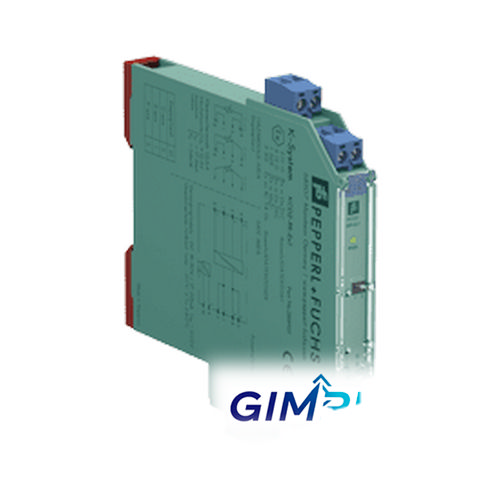

| KCD2-RR-EX1 286931 |
Доступное напряжение0 … 4.2 В
| Выход/питание | функциональная изоляция, номинальное напряжение изоляции 50 В переменного тока |
| Вход/питание | усиленная изоляция в соответствии с. согласно EN 50178, номинальное напряжение изоляции 300 Veff |
| Дополнительные принадлежности | — модуль питания KFD2-EB2(.R4A.B)(.SP) — универсальная шина питания UPR-03(-M)(-S) — профильная рейка K-DUCT-BU(-UPR-03) — вставной мост EBP 2- 5 |
| Сертификат типа ЕС | BASEEFA 10 ATEX 0061 |
| сертификатом IECEx | IECEx BAS 10.0024 IECEx BAS 10.0025X |
| Подключение | клеммы 1, 2, 3, 4 |
| Тип сигнала | Аналоговый вход |
| Сертификат | BASEEFA 10 ATEX 0062X |
| Обнаружение неисправности линии | да , при Pt100 |
| Монтаж | на монтажной рейке DIN 35 мм в соответствии с. в соответствии с EN 60715:2001 |
| Сопротивление провода | 10 % от значения сопротивления |
| Время нарастания | время отклика сигнала 2 мс (10 … 90 %) отклик на приложение Im: Rm > 50 и Omega; и Im < 5 мА: < 5 мс Реакция на приложение Im: Rm > 30 Ом и Im < 5 мА: < 10 мс реакция на приложение Im: Rm > 18 Ом и Im < 5 мА: < 20 мс |
| Масса | Приблизительно. 100 г |
| Обнаружение неисправности линии | 8 нА |
| Уровень безопасности (SIL) | SIL 2 |
| Подключение | Силовая шина или клеммы 9+, 10- |
| Элементы дисплея | Светодиод |
| Подключение | Винтовые клеммы |
| Вход/выход | усиленная изоляция acc. согласно EN 50178, номинальное напряжение изоляции 300 Veff |
| Потребляемая мощность | 0.35 Вт (24 В и 1 мА ток измерения) |
| Электромагнитная совместимость | NE 21:2011 |
| Сигнал неисправности | < 10 Ом или > 400 Ом, в зависимости от отключенного провода (измерительный ток 1 мА) > 400 Ом, разъем 3 отсоединен в 2-/4-проводной схеме (измерительный ток 0.3 мА) |
| Доступное напряжение | 9 В |
| Ток | 0 … 10 мА |
| Сторона подключения | сторона управления |
| Элементы управления | DIP-переключатель |
| Номинальное напряжение | 19 … 30 В постоянного тока |
| Конфигурация | через DIP-переключатели |
| Подключение | клеммы 5-, 7-, 6+, 8+ |
| Отклонение | 4-проводная Im 1 мА: ?±0.1 % от Rm или ?± 0.1 и Омега; (применяется большее значение) Im < 1 мА: точность снижается пропорционально Im. e. g. Im = 0.1 мА: ?± 1 % от Rm или 1 и Омега; (применяется большее значение). 3-проводная Im 1 мА: (?±0.1 % — 0.1 и Омега; смещение) или ?± 0.2 и Омега; (применяется большее значение) Im < 1 мА: точность уменьшается пропорционально Im. e. g. Im = 0.1 мА: (?±1 % — 0.1 и Омега; смещение) или ?± 1.1 иOmega; (применяется большее значение) |
| Маркировка | место для маркировки на передней панели |
| Диапазон передачи | 0 … 10 мА |
| Пульсации | в пределах допуска питания |
| Сторона подключения | сторона поля |
| Размеры | 12.5 x 114 x 124 мм (0.5 x 4.5 x 4.9 дюймов), тип корпуса A2 |
| Номинальный ток | < 20 мА |
| Температура окружающей среды | -20 … 60 ?°C (-4 … 140 ?°F) |
| Точность | 0.1 % |
| Степень защиты | IP20 |
| Дополнительная информация | Соблюдайте требования сертификатов, деклараций о соответствии, инструкций по эксплуатации и руководств, где это применимо. Информацию см. на сайте www.pepperl-fuchs.com. |
| Защита от поражения электрическим током | UL 61010-1 |
| Степень защиты | IEC 60529:2001 |
