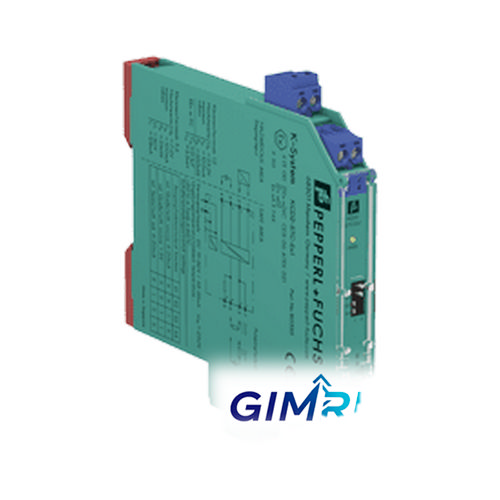

KCD2-STC-Ex1 — это одноканальный изолированный барьер на 24 В постоянного тока, предназначенный для применения в сфере национальной безопасности. Он обеспечивает питание SMART-передатчиков в опасных зонах и передает аналоговый входной сигнал в безопасную зону в виде изолированных выходных сигналов. Он поддерживает двунаправленную связь и может быть сконфигурирован как источник тока, потребитель тока или источник напряжения. Высокая надежность и простота установки делают его отличным выбором для промышленного применения.
| Конфигурация | через DIP-переключатели |
| Пульсации | 10 % |
| Дополнительные аксессуары | — модуль питания KFD2-EB2(.R4A.B)(.SP) — Универсальная шина питания UPR-03(-M)(-S) — профильная шина K-DUCT-BU(-UPR-03) |
| Номинальное напряжение | 19 … 30 В постоянного тока |
| Вход/выход | усиленная изоляция acc. согласно EN 50178, номинальное напряжение изоляции 300 Veff |
| Диапазон частот | полевая сторона в сторону управления: полоса пропускания с 0.Сигнал 5 Вpp 0 … 3 кГц (-3 дБ) сторона управления в сторону поля: полоса пропускания с 0.Сигнал 5 Вpp 0 … 3 кГц (-3 дБ) |
| Подключение | винтовые клеммы |
| Соединительная сторона | полевая сторона |
| Потребляемая мощность | 1.1 Вт |
| Доступное напряжение | Клеммы 1+, 2-: 15 В при 20 мА |
| Тип сигнала | Аналоговый вход |
| Время установления | 200 мс |
| Оборудование | клеммы 3+, 4- |
| Сертификат IECEx | IECEx CES 06.0001 |
| Время нарастания/время спада | 20 мс |
| Напряжение разрыва цепи/ток короткого замыкания | клеммы 1+, 2-: 22 В / 30 мА |
| Сертификат типа ЕС | CESI 06 ATEX 021 |
| Дополнительная информация | Соблюдайте требования сертификатов, деклараций о соответствии, инструкций по эксплуатации и руководств, где это применимо. Информация см. на сайте www.Pepperl-Fuchs.com. |
| Номинальный ток | 45 мА |
| Сторона подключения | сторона управления |
| Электромагнитная совместимость | NE 21:2006 |
| Элементы управления | DIP-переключатель |
| Выход/питание | Усиленная изоляция acc. в соответствии с EN 50178, номинальное напряжение изоляции 300 Veff |
| Вход/питание | Усиленная изоляция в соответствии с. в соответствии с EN 50178, номинальное напряжение изоляции 300 Veff |
| Элементы дисплея | Светодиод |
| Рассеиваемая мощность | 800 мВт |
| Входной сигнал | 4 … 20 мА, ограничено до примерно. 30 мА |
| Маркировка | место для маркировки на передней панели |
| Сертификат | PF 06 CERT 0973 X |
| Температура окружающей среды | -20 … 60 ?°C (-4 … 140 ?°F) |
| Степень защиты | IEC 60529:2001 |
| Нагрузка | 0 … 300 иOmega; (режим источника) |
| Выходной сигнал | 4 … 20 мА или 1 … 5 В (при 250 и Омега;, 0.1 % внутренний шунт) 4 … 20 мА (режим стока), рабочее напряжение 15.5 … 26 В |
| Пульсации | 20 мВ rms |
| Падение напряжения | клеммы 3+, 4- : прибл. 5 В |
| Оборудование | клеммы 1+, 2- |
| Подключение | клеммы 1+, 2-; 3+, 4- |
| Монтаж | на монтажной рейке DIN 35 мм в соответствии с. по EN 60715:2001 |
| Подключение | Силовая шина или клеммы 9+, 10- |
| Масса | прибл. 100 г |
| Отклонение | при 20 ?°C (68 ?°F) ?± 0.1 % вкл. нелинейность и гистерезис (режим источника 4 … 20 мА) ?± 0.2 % вкл. нелинейность и гистерезис (режим стока 4 … 20 мА) ?± 0.2 % вкл. нелинейность и гистерезис (режим источника 1 … 5 В) |
| Подключение | клеммы 5-, 6+ |
| Размеры | 12.5 x 114 x 124 мм (0.5 x 4.5 x 4.9 дюймов), тип корпуса A2 |
| Степень защиты | IP20 |
| Уровень безопасности (SIL) | SIL 2 |
