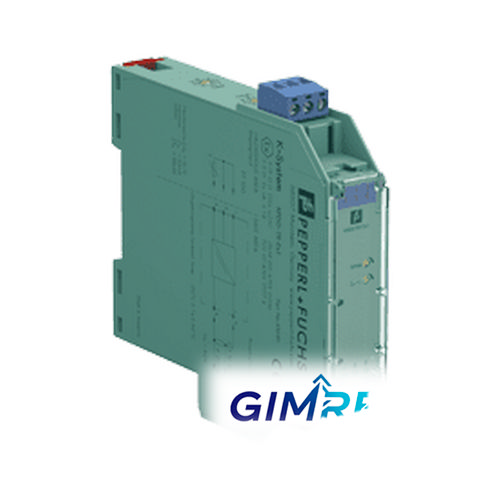

KFD0-TR-Ex1 — это универсальный изолятор, предназначенный для различных аналоговых входных сигналов в опасных средах. Обеспечивает электрическую изоляцию и преобразование сигналов для термопар, терморезисторов и других типов датчиков. Этот продукт повышает безопасность и надежность автоматизации процессов, предотвращая возникновение цепей заземления и помех в сигналах.
Время нарастания 250 мс
| Вход/выход | доступно |
| Сопротивление провода | макс. 100 и Омега на линию |
| Элементы управления | DIP-переключатель поворотный переключатель |
| Подключение | винтовые клеммы |
| Размеры | 20 x 119 x 115 мм (0.8 x 4.7 x 4.5 дюймов), корпус типа B2 |
| Монтаж | на монтажной рейке DIN 35 мм в соответствии с. в соответствии с EN 60715:2001 |
| Масса | прибл. 150 г |
| Координация изоляции | EN 50178 |
| Степень защиты | IEC 60529 |
| Тип сигнала | Аналоговый вход |
| Сторона подключения | Сторона управления |
| Диапазон измерения | диапазон без линеаризации 25 … 800 ?°C (77 … 1472 ?°F)/с линеаризацией 25 … 375 ?°C (77 … 707 ?°F), оба регулируемые нулевая точка без линеаризации -200 … 400 ?°C (-328 … 752 ?°F)/с линеаризацией -30 … 375 ?°C (-22 … 707 ?°F), оба регулируемые |
| Гальваническая развязка | EN 50178 |
| Выходной ток | 4 … 20 мА, ограничено до 35 мА |
| Конфигурация | через DIP-переключатели через поворотный переключатель |
| Подключение | клеммы 1, 2-, 3+ подходят для Pt100, 2- и 3-проводного подключения |
| Сертификат | T??V 01 ATEX 1777 X |
| Подключение | клеммы 9+, 8- |
| Потребляемая мощность | 0.4 Вт |
| Температура окружающей среды | -20 … 60 ?°C (-4 … 140 ?°F) |
| Нагрузка | (U -12 В) / 0.02 A |
| Измерительный ток | прибл. 1 мА |
| Сигнал неисправности | увеличение 22 мА (ограничено до 35 мА) |
| Маркировка | место для маркировки на передней панели |
| Сертификат типа ЕС | ZELM 00 ATEX 0036 |
| Дополнительная информация | Соблюдайте требования сертификатов, деклараций о соответствии, инструкций по эксплуатации и руководств, где это применимо. Информация см. на сайте www.pepperl-fuchs.com. |
| Номинальное напряжение | 12 … 35 В постоянного тока с питанием от контура |
| Степень защиты | IP20 |
| Сторона подключения | Сторона поля |
