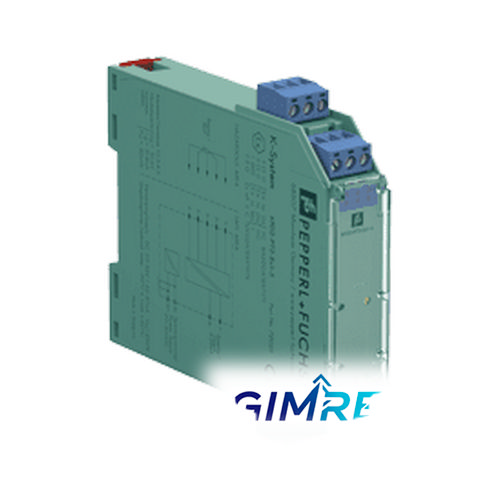

KFD2-PT2-Ex1-5 — это одноканальный изолированный барьер, поддерживающий потенциометры напряжения. Работает от источника питания 24 В постоянного тока и преобразует сигналы от потенциометра в аналоговый выходной сигнал 4-20 мА. Устройство имеет высокую точность 0.05% и компенсирует входное сопротивление. Компактная конструкция позволяет легко интегрировать устройство в существующие системы автоматизации. Когда необходимо контролировать или регулировать положение, этот преобразователь обеспечивает стабильную и надежную работу даже в промышленных условиях.
Дополнительные принадлежности — модуль питания KFD2-EB2(.R4A.B)(.SP)
— универсальная шина питания UPR-03(-M)(-S)
— профильная рейка K-DUCT-BU(-UPR-03)
| Подключение | клеммы 7-, 8+ |
| Элементы управления | потенциометр |
| Защита от поражения электрическим током | UL 61010-1 |
| Конфигурация | через потенциометр |
| Дополнительная информация | Соблюдайте требования сертификатов, деклараций о соответствии, инструкций по эксплуатации и руководств, где это применимо. Информацию см. на сайте www.pepperl-fuchs.com. |
| Сторона подключения | сторона управления |
| Подключение | Шина питания или клеммы 11+, 12- |
| Точность | 0.05 % |
| Уровень безопасности (SIL) | SIL 2 |
| Тип сигнала | Аналоговый вход |
| Время нарастания | 10–90 % 8 мс; 10–90 % в пределах 1 % от диапазона 25 мс |
| Сторона подключения | сторона поля |
| Рассеиваемая мощность | 1 Вт |
| Степень защиты | IEC 60529:2001 |
| Степень защиты | IP20 |
| Выход/питание | Функциональная изоляция, номинальное напряжение изоляции 50 В переменного тока |
| Потребляемая мощность | 1.3 Вт |
| Электромагнитная совместимость | NE 21:2006 |
| Выходной ток | 4 … 20 мА, нагрузка 1 кОм; |
| Монтаж | на монтажной рейке DIN 35 мм acc. в соответствии с EN 60715:2001 |
| Номинальное напряжение | 20 … 35 В постоянного тока |
| Размеры | 20 x 107 x 115 мм (0.8 x 4.2 x 4.5 дюймов), тип корпуса B1 |
| Подключение | винтовые клеммы |
| Сопротивление провода | 5 % сопротивления потенциометра (регулируемое) |
| Сертификат типа ЕС | BAS 00 ATEX 7171 |
| Пульсации | в пределах допуска поставки |
| Температура окружающей среды | -20 … 60 ?°C (-4 … 140 ?°F) |
| Подключение | клеммы 4-, 5-, 3+, 2+, 1+ |
| Масса | прибл. 120 г |
| Сертификат | T??V 02 ATEX 1797 X |
