| Пусковой ток | < 200 мА после 100 мкс |
| Входной ток | 35 мА при 24 В постоянного тока, макс. 44 мА при 19 В постоянного тока, с включенным внутренним обнаружением неисправностей |
| Уровень сигнала | Сигнал 0: -5 … 5 В постоянного тока 1 сигнал: 19 … 26.4 В постоянного тока |
| Выход/другие цепи | усиленная изоляция в соответствии с IEC/EN 61010-1, номинальное напряжение изоляции 300 Veff |
| Минимальный ток переключения | 10 мА |
| Обнаружение неисправности линии | низкое напряжение < 35 В переменного тока недостаточный ток: 10 мА переменного тока; перегрузка по току: 5.5 А переменного тока (реле под напряжением) размыкание: 48 кОм; короткое замыкание: 29 Ом (нагрузка, реле обесточено) |
| Подключение | клеммы 7+, 8- |
| Конфигурация | через DIP-переключатели |
| Вход/питание | базовая изоляция в соответствии с IEC/EN 61010-1, номинальное напряжение изоляции 60 Veff |
| Элементы управления | DIP-переключатель |
| Элементы дисплея | Светодиоды |
| Потребляемая мощность | < 1.7 Вт, включая потребляемую мощность цифрового входа, см. кривые снижения номинальных характеристик |
| Механический ресурс | 105 циклов переключения |
| Номинальное напряжение | 19 … 26.4 В постоянного тока |
| Нагрузка на контакты | 30 В постоянного тока/ 0.5 А резистивная нагрузка |
| Дополнительная информация | Соблюдайте требования сертификатов, деклараций о соответствии, инструкций по эксплуатации и руководств, если применимо. Информацию см. на сайте www.pepperl-fuchs.com. |
| Подключение | клеммы 10, 11 |
| Подключение | Силовая шина или клеммы 14+, 15- |
| Номинальная мощность предохранителя | 2.5 А (входит в комплект поставки) макс. 5 AT, рекомендуемая максимальная нагрузка предохранителя: 80 % |
| Температура окружающей среды | -20 … 60 ?°C (-4 … 140 ?°F) Соблюдайте диапазон температур, ограниченный снижением номинальных характеристик, см. раздел «Снижение номинальных характеристик». |
| Масса | прибл. 134 г |
| Вход/выход индикации неисправности | Базовая изоляция в соответствии с IEC/EN 61010-1, номинальное напряжение изоляции 30 Veff |
| Длина тестового импульса | макс. 2 мс от карты DO |
| Монтаж | на монтажной рейке DIN 35 мм acc. согласно EN 60715:2001 |
| Рассеиваемая мощность | < 3.3 Вт при 5 А, см. кривые снижения номинальных характеристик |
| Со стороны подключения | Со стороны поля |
| Маркировка | место для маркировки на передней панели |
| Степень защиты | IEC 60529:2013 |
| Степень защиты | IP20 |
| Номинальный ток | 0 сигнал: типовой. 1.6 мА при 1.5 В постоянного тока; типовое значение. 8 мА при 3 В постоянного тока (максимальный ток утечки карты DO) 1 сигнал: 36 мА (минимальный ток нагрузки карты DO) |
| Подключение | винтовые клеммы |
| Тип сигнала | Цифровой выход |
| Уровень безопасности (SIL) | SIL 3 |
| Подключаемое напряжение | 50 … 230 В переменного тока 60 … 110 В постоянного тока |
| Время реакции | < 2 с |
| Размеры | 20 x 119 x 115 мм (0.8 x 4.7 x 4.5 дюймов), тип корпуса B2 |
| Нагрузка на контакты | 253 В переменного тока/5 А/cos и phi; 0.7; 30 В переменного тока/5 А резистивная нагрузка , см. кривые снижения номинальных характеристик |
| Подключение | внешнее напряжение: клеммы 5+, 2- нагрузка: клеммы 6, 3 |
| Сторона подключения | сторона управления |
| Механический ресурс | 5 x 106 циклов переключения |
| Электромагнитная совместимость | NE 21:2012, EN 61326-3-2:2008, EN 61326-3-1:2008 |
| Соотношение импульс/пауза | мин. 150 мс/мин. 150 мс с отключенной внутренней системой обнаружения неисправностей мин. 1 с / мин. 1 с с включенной внутренней системой обнаружения неисправностей |
| Частота переключения | < 3 Гц с отключенным внутренним обнаружением неисправностей < 0.5 Гц с включенной внутренней диагностикой неисправностей |

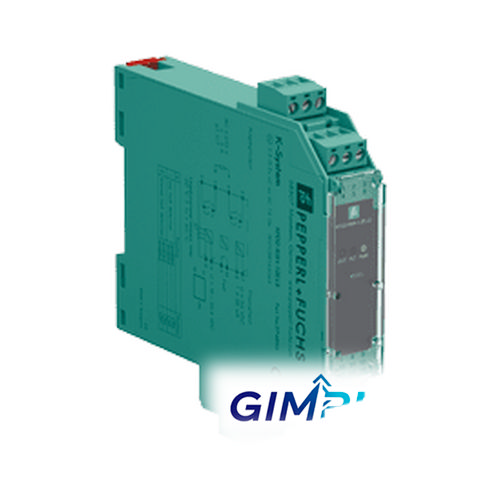

Pepperl+Fuchs KFD2-RSH-1.2E.L3
- 1-канальный преобразователь сигнала
- Питание 24 В постоянного тока
- Логический вход 19 В постоянного тока ... 26.4 В постоянного тока
- Рекомендуемое подключаемое напряжение 50 В переменного тока ... 230 В переменного тока, 60 В постоянного тока ... 110 В постоянного тока
- Релейный контактный выход для функции «под напряжением» в безопасное состояние
- Прозрачность неисправности линии (LFT)
- Диагностическая функция
- До SIL 3 acc. в соответствии с IEC 61508
| SKU | KFD2-RSH-1.2E.L3 |
|---|---|
| Тип продукции | |
| Категории | Pepperl+Fuchs, Искробезопасные барьеры Pepperl+Fuchs, Система K Pepperl+Fuchs |
