| Подключение | выход I: клеммы 7, 8 ; выход II: клеммы 8, 9 ; выход III: клеммы 10, 11 ; выход IV: клеммы 11, 12 |
| Элементы дисплея | Светодиоды |
| Соотношение импульс/пауза | мин. 20 мс / мин. 20 мс |
| Напряжение размыкания цепи/ток короткого замыкания | прибл. 10 В постоянного тока / прибл. 8 мА |
| Температура окружающей среды | -20 … 60 ?°C (-4 … 140 ?°F) |
| Выход I, II, III, IV | канал 1, 2; реле |
| Частота переключения | 10 Гц |
| Номинальные значения | acc. по EN 60947-5-6 (NAMUR) |
| Сторона подключения | сторона поля |
| Сертификат | PF 16 CERT 3903 X |
| Масса | прибл. 150 г |
| Вход/выход | Усиленная изоляция в соответствии с IEC/EN 61010-1, номинальное напряжение изоляции 300 Veff |
| Нагрузка на контакты | 48 В переменного тока/1 А/cos и phi; > 0.7; 40 В постоянного тока/1 А резистивная нагрузка |
| Уровень безопасности (SIL) | SIL 2 |
| Пульсации | 10 % |
| Маркировка | место для маркировки на передней панели |
| Номинальный ток | 30 … 20 мА |
| Номинальное напряжение | 19 … 30 В постоянного тока |
| Задержка включения/выключения питания | прибл. 20 мс / прибл. 20 мс |
| Вход/источник питания | Усиленная изоляция в соответствии с IEC/EN 61010-1, номинальное напряжение изоляции 300 Veff |
| Коллективное сообщение об ошибке | Силовая шина |
| Монтаж | на монтажной рейке DIN 35 мм acc. согласно EN 60715:2001 |
| Выход/выход | базовая изоляция в соответствии с IEC/EN 61010-1, номинальное напряжение изоляции 32 Veff , функциональная изоляция, номинальное напряжение изоляции 50 Veff |
| Степень защиты | IEC 60529:2001 |
| Точка переключения/гистерезис переключения | 1.2 … 2.1 мА / прибл. 0.2 мА |
| Потребляемая мощность | < 600 мВт |
| Механический ресурс | 108 циклов переключения |
| Выход/питание | базовая изоляция в соответствии с IEC/EN 61010-1, номинальное напряжение изоляции 32 Veff , функциональная изоляция, номинальное напряжение изоляции 50 Veff |
| Сторона подключения | Сторона управления |
| Вход | EN 60947-5-6:2000 |
| Дополнительные принадлежности | модуль питания KFD2-EB2 Универсальная силовая рейка UPR-03 Универсальная шина питания UPR-03-S Профильная рейка K-DUCT-BU Профильная рейка K-DUCT-UPR-03 |
| Тип сигнала | Цифровой вход |
| Минимальный ток переключения | 1 мА / 24 В постоянного тока |
| Электромагнитная совместимость | NE 21:2012 , EN 61326-3-2:2008 |
| Подключение | винтовые клеммы |
| Подключение | Силовая шина или клеммы 14+, 15- |
| Дополнительная информация | Соблюдайте требования сертификатов, деклараций о соответствии, инструкций по эксплуатации и руководств, где это применимо. Информацию см. на сайте www.Pepperl-Fuchs.com. |
| Обнаружение неисправности линии | Разрыв I 0.1 мА, короткое замыкание I 6.5 мА |
| Конфигурация | с помощью DIP-переключателей |
| Сертификат IECEx | IECEx EXA 16.0001X |
| Степень защиты | IP20 |
| Элементы управления | DIP-переключатель |
| Подключение | клеммы 1+, 2+, 3-; 4+, 5+, 6- |
| Размеры | 20 x 119 x 115 мм (0.8 x 4.7 x 4.5 дюймов), тип корпуса B2 |

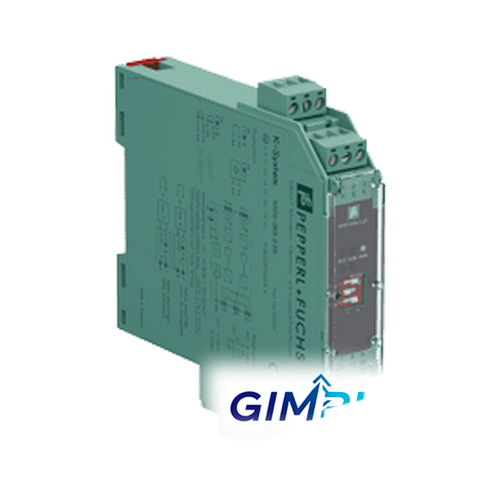

Pepperl+Fuchs KFD2-SR3-2.2S
- 2-канальный преобразователь сигнала
- Питание 24 В постоянного тока (Power Rail)
- Входы сухого контакта или NAMUR
- Может использоваться в качестве разветвителя сигнала (1 вход и 2 выхода)
- 2 x 2 релейных контактных выхода с логикой AND
- Обнаружение неисправности линии (LFD)
- Реверсивный режим работы
- До SIL 2 acc. в соответствии с IEC 61508/IEC 61511
| SKU | KFD2-SR3-2.2S |
|---|---|
| Тип продукции | |
| Категории | Pepperl+Fuchs, Искробезопасные барьеры Pepperl+Fuchs, Система K Pepperl+Fuchs |
