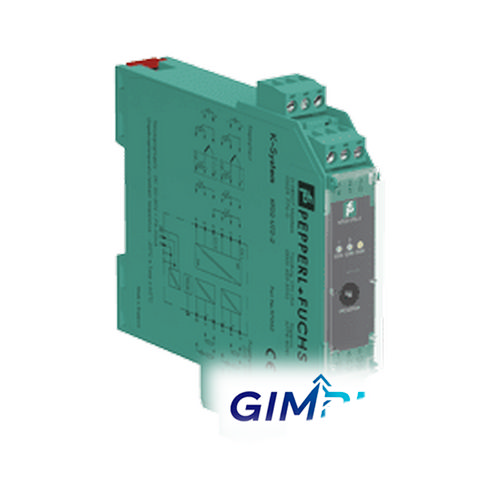

KFD2-UT2-2 — это универсальный изолятор для аналоговых сигналов, обеспечивающий надежную электрическую изоляцию. Это устройство особенно полезно в приложениях, требующих интеграции различных датчиков в системы управления, поскольку оно помогает устранить помехи и обеспечить точную передачу сигнала. Поддерживает широкий спектр типов входов и хорошо подходит для использования в промышленных условиях.
Технические характеристики:
| RTD | тип Pt10, Pt50, Pt100, Pt500, Pt1000 (EN 60751: 1995) тип Pt10GOST, Pt50GOST, Pt100GOST, Pt500GOST, Pt1000GOST (6651-94) тип Cu10, Cu50, Cu100 (P50353-92) Тип Ni100 (DIN 43760) |
| Подключение | Клеммы 1, 2, 3; 4, 5, 6 |
| Степень защиты | IP20 |
| Конфигурация | через PACTware |
| Подключение | клеммы 14+, 15- или модуль питания/Power Rail |
| Пульсации | в пределах допуска питания |
| Напряжение | выбирается в диапазоне -100 … 100 мВ |
| Уровень безопасности (SIL) | SIL 2 |
| Степень защиты | IEC 60529:2001 |
| Сторона подключения | сторона управления |
| Масса | прибл. 130 г |
| Дополнительная информация | Соблюдайте требования сертификатов, деклараций о соответствии, инструкций по эксплуатации и руководств, где это применимо. Информация см. www.Pepperl-Fuchs.com. |
| Выход/питание, вход программирования | функциональная изоляция, номинальное напряжение изоляции 50 В переменного тока Между программируемым входом и источником питания нет электрической развязки. Программируемый кабель обеспечивает гальваническую развязку, что позволяет избежать возникновения контуров заземления. |
| Тип сигнала | Аналоговый вход |
| Интерфейс программирования | разъем для программирования |
| Выход I, II | Аналоговый токовый выход |
| Размеры | 20 x 119 x 115 мм (0.8 x 4.7 x 4.5 дюймов), тип корпуса B2 |
| Электромагнитная совместимость | NE 21:2006 |
| Подключение | винтовые клеммы |
| Номинальное напряжение | 20 … 30 В постоянного тока |
| Входное сопротивление | 1 MandOmega; (-100 … 100 мВ) |
| Маркировка | место для маркировки на передней панели |
| Время реакции | наихудшее значение (включено обнаружение обрыва датчика и/или короткого замыкания датчика) мВ: 1.2 с, термопары с CJC: 1.4 с, термопары с фиксированным референтом. темп: 1.4 с, 3- или 4-проводной RTD: 1.1 с, 2-проводной RTD: 920 мс, потенциометр: 2-проводная схема подключения 3.8 с, 2-проводная связь 2.25 с |
| Вход/Другие цепи | базовая изоляция в соответствии с IEC 61010-1, номинальное напряжение изоляции 300 Veff |
| Монтаж | на монтажной рейке DIN 35 мм acc. согласно EN 60715:2001 |
| Рассеиваемая мощность/потребляемая мощность | 1.53 Вт / 1.53 Вт |
| Температура окружающей среды | -20 … 60 ?°C (-4 … 140 ?°F) |
| Сторона подключения | сторона поля |
| Потенциометр | 0 … 20 kandOmega; (2-проводное соединение), 0.8 … 20 kandOmega; (3-проводное соединение) |
| Подключение | выход I: клемма 7: источник (-), приемник (+), клемма 8: источник (+), клемма 9: приемник (-) выход II: клемма 10: источник (-), приемник (+), клемма 11: источник (+), клемма 12: приемник (-) |
| Элементы дисплея | Светодиоды |
| Термопары | тип B, E, J, K, N, R, S, T (IEC 584-1: 1995) тип L (DIN 43710: 1985) тип TXK, TXKH, TXA (P8.585-2001) |
