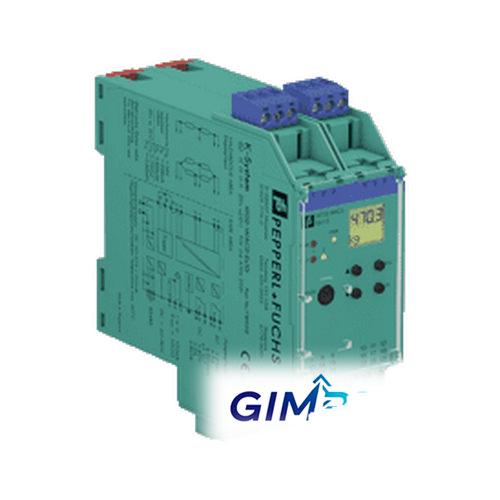

Эта модель представляет собой аналоговый входной изолятор, разработанный для протоколов связи HART. KFD2-WAC2-Ex1.D позволяет одновременно передавать аналоговые и цифровые сигналы, обеспечивая надежную передачу как управляющих, так и диагностических данных. Его конструкция оптимизирована для использования в опасных зонах, что повышает безопасность и эффективность работы.
Технические характеристики:
| Время реакции | 300 … 850 мс |
| Выход I, II | Релейный выход |
| Подключение | Вход I: клеммы 1+, 2-; Вход II: клеммы 13+, 14-; Вход III: клеммы 15+, 14- |
| Выход I, II относительно друг друга | усиленная изоляция в соответствии с IEC/EN 61010-1, номинальное напряжение изоляции 300 Veff |
| Дополнительная информация | Соблюдайте требования сертификатов, деклараций о соответствии, инструкций по эксплуатации и руководств, где это применимо. Информацию см. на сайте www.pepperl-fuchs.com. |
| Электромагнитная совместимость | NE 21:2006 |
| Маркировка | место для маркировки на передней панели |
| Вход I/другие цепи | усиленная изоляция в соответствии с IEC/EN 61010-1, номинальное напряжение изоляции 300 Veff |
| Обнаружение неисправности линии | уменьшение -21.5 мА (-10.75 В) или 2 мА (1 В), увеличение 21.5 мА (10.75 В) |
| Коллективное сообщение об ошибке | Шина питания |
| Выход I, II/другие цепи | усиленная изоляция согласно IEC/EN 61010-1, номинальное напряжение изоляции 300 Veff |
| Тип | RS-485 |
| Сертификат IECEx | IECEx TUN 06.0005 |
| Размеры | 40 x 119 x 115 мм (1.6 x 4.7 x 4.5 дюймов), тип корпуса C3 |
| Степень защиты | IP20 |
| Масса | прибл. 250 г |
| Сертификат типа ЕС | Т??V 04 ATEX 2531 |
| Температура окружающей среды | -20 … 60 ?°C (-4 … 140 ?°F) |
| Выход III | клеммы 7-, 8+, 9- неискробезопасные |
| Интерфейс программирования | разъем для программирования |
| Выход III/разъем для программирования | не доступно |
| Выход III | Аналоговый выход |
| Соединительная сторона | полевая сторона |
| Вход I | Сигнал, аналоговый |
| Номинальное напряжение | 20 … 35 В постоянного тока |
| Сертификат UL | E223772 |
| Сопротивление провода | макс. 25 и Омега; на линию |
| Пульсации | в пределах допуска питания |
| Подключение | Силовая шина или клеммы 23+, 24- |
| Элементы дисплея | Светодиоды, дисплей |
| Программируемая тара | 0 … 500 % диапазона |
| Подключение | винтовые клеммы |
| Подключение | клеммы 1+, 2-, 3+, 4-, 5+, 6- |
| Выход III/Вход II, III | недоступно |
| Питание датчика | 1 … 5 В |
| Тип сигнала | Аналоговый вход |
| Вход I | клеммы 1+, 2- Ex ia IIC, Ex iaD |
| Подключение | Силовая шина или клеммы 19+, 20 GND, 21- |
| Вход II и III | клеммы 13+, 14-; 15+, 14- неискробезопасные |
| Другие цепи друг от друга | функциональная изоляция, номинальное напряжение изоляции 50 Veff |
| Выход I, II | клеммы 10, 11, 12; 16, 17, 18 неискробезопасные |
| Интерфейс | Разъем для программирования RS 485 |
| Вход II, III | регулировка тары, калибровка и обнуление |
| Подключение | Выход I: клеммы 10, 11, 12; Выход II: клеммы 16, 17, 18; Выход III: клеммы 7-, 8+, 9- |
| Конфигурация | с помощью кнопок управления через PACTware |
| Элементы управления | Панель управления |
| Сторона подключения | сторона управления |
| Монтаж | на монтажной рейке DIN 35 мм acc. согласно EN 60715:2001 |
| Степень защиты | IEC 60529:2001 |
| Потребляемая мощность | макс. 3 Вт |
| Питание | Power Rail или клеммы 23+, 24- неискробезопасный |
