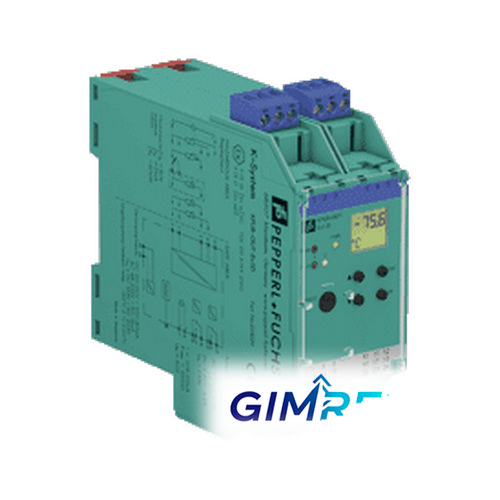

Это универсальный изолятор, предназначенный для безопасной и надежной передачи сигналов в опасных средах. KFU8-GUT-Ex1.D обеспечивает электрическую изоляцию различных входных сигналов, повышая безопасность систем управления процессами и предотвращая ухудшение качества сигнала.
Технические характеристики:
| RTD | Pt100, Pt500, Pt1000, Ni100, Ni1000 |
| Напряжение | 0 … 10 В , 2 … 10 В , 0 … 1 В, -100 … 100 мВ |
| Интерфейс программирования | разъем для программирования |
| Подключение | клеммы 23, 24 |
| Сторона подключения | сторона управления |
| Измерительный ток | прибл. 400 и микро;A с датчиком измерения сопротивления |
| Термопары | тип B, E, J, K, L, N, R, S, T (IEC 584-1: 1995) |
| Элементы управления | Панель управления |
| Монтаж | на монтажной рейке DIN 35 мм в соответствии с. согласно EN 60715:2001 |
| Выход I, II | реле |
| Сертификат типа ЕС | T??V 03 ATEX 2140 |
| Подключение | выход I: клеммы 10, 11, 12 выход II: клеммы 16, 17, 18 выход III: клеммы 8+, 7- |
| Степень защиты | IEC 60529:2001 |
| Температура окружающей среды | -20 … 60 ?°C (-4 … 140 ?°F) |
| Элементы дисплея | Светодиоды, дисплей |
| Подключение | винтовые клеммы |
| Размеры | 40 x 119 x 115 мм (1.6 x 4.7 x 4.5 дюймов), тип корпуса C3 |
| Уровень безопасности (SIL) | SIL 2 |
| Подключение | клеммы 1, 2, 3, 4, 6 |
| Входное сопротивление | 250 кОм; (0 … 10 В) мин. 1 МОм; (0 … 1 В, -100 … 100 мВ) |
| Масса | 300 г |
| Сторона подключения | сторона поля |
| Маркировка | место для маркировки на передней панели |
| Тип сигнала | Аналоговый вход |
| Выход III | Аналоговый выход тока |
| Степень защиты | IP20 |
| Электромагнитная совместимость | NE 21:2007 |
| Частота дискретизации | прибл. 700 мс |
| Рассеиваемая мощность/потребляемая мощность | 2 Вт ; 2.5 ВА / 2.2 Вт; 3 ВА |
| Конфигурация | через кнопки управления через PACTware |
| Номинальное напряжение | 20 … 90 В переменного тока / 48 … 253 В переменного тока |
| Потенциометр | 0.8 … 20 кОм |
