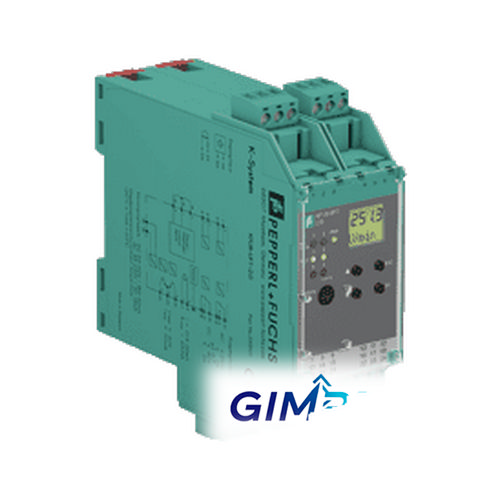

KFU8-UFT-2.D — Это универсальный преобразователь частоты, который преобразует частотные сигналы от импульсных устройств, таких как расходомеры, в стандартные аналоговые сигналы. Он поддерживает два канала и эффективно работает во взрывоопасных средах, обеспечивая точное преобразование частотных сигналов.
Выход подключения I: клеммы 10, 11, 12
выход II: клеммы 16, 17, 18
выход III: клеммы 19+, 20-
выход IV: клеммы 21+, 20-
выход V: клеммы 7-, 8+
| Масса | 300 г |
| Номинальный ток | прибл. 130 мА |
| Тип сигнала | Цифровой вход |
| Сторона подключения | сторона управления |
| Соединительная сторона | сторона поля |
| Монтаж | на монтажной рейке DIN 35 мм acc. согласно EN 60715:2001 |
| Взаимный выход I, II, III | усиленная изоляция в соответствии с IEC/EN 61010-1, номинальное напряжение изоляции 300 Veff |
| Подключение | винтовые клеммы |
| Потребляемая мощность | 2.2 Вт / 3.5 ВА |
| Вход | EN 60947-5-6:2000 |
| Соединение | Вход I: клеммы 1+, 3- вход II: клеммы 4+, 6- вход III: клеммы 13+, 14- (управляющий вход 1) Вход IV: клеммы 15+, 14- (вход управления 2) |
| Потребляемая мощность | 2.5 Вт / 4 ВА |
| Конфигурация | через кнопки управления через PACTware |
| Вход III, IV/питание | усиленная изоляция в соответствии с IEC/EN 61010-1, номинальное напряжение изоляции 300 Veff |
| Размеры | 40 x 119 x 115 мм (1.6 x 4.7 x 4.5 дюймов), тип корпуса C3 |
| Степень защиты | IP20 |
| Выход I, II/другие цепи | усиленная изоляция в соответствии с IEC/EN 61010-1, номинальное напряжение изоляции 300 Veff |
| Элементы управления | Панель управления |
| Выход III, IV/V | базовая изоляция в соответствии с IEC/EN 61010-1, номинальное напряжение изоляции 50 Veff |
| Маркировка | место для маркировки на передней панели |
| Выход V/питание | усиленная изоляция в соответствии с IEC/EN 61010-1, номинальное напряжение изоляции 300 Veff |
| Выход III, IV/вход III, IV | базовая изоляция согласно IEC/EN 61010-1, номинальное напряжение изоляции 50 Veff |
| Выход III, IV/источник питания | усиленная изоляция в соответствии с IEC/EN 61010-1, номинальное напряжение изоляции 300 Veff |
| Дополнительная информация | Соблюдайте требования сертификатов, деклараций о соответствии, инструкций по эксплуатации и руководств, где это применимо. Информация см. на сайте www.pepperl-fuchs.com. |
| Интерфейс/выход III, IV | базовая изоляция в соответствии с IEC/EN 61010-1, номинальное напряжение изоляции 50 Veff |
| Элементы дисплея | Светодиоды, дисплей |
| Вход I, II | 2-проводной датчик, датчик acc. согласно EN 60947-5-6 (NAMUR) или механический контакт |
| Интерфейс программирования | разъем для программирования |
| Вход I, II/другие цепи | усиленная изоляция в соответствии с IEC/EN 61010-1, номинальное напряжение изоляции 300 Veff |
| Выход V | аналоговый |
| Температура окружающей среды | -20 … 60 ?°C (-4 … 140 ?°F) |
| Выход III и IV | сигнал, электронный выход, пассивный |
| Степень защиты | IEC 60529:2001 |
| Интерфейс/питание | усиленная изоляция в соответствии с IEC/EN 61010-1, номинальное напряжение изоляции 300 Veff |
| Взаимный выход I, II, IV | Усиленная изоляция в соответствии с IEC/EN 61010-1, номинальное напряжение изоляции 300 Veff |
| Подключение | клеммы 23, 24 |
| Электромагнитная совместимость | NE 21:2006 |
| Выход I, II | сигнал, реле |
| Номинальное напряжение | 20 … 90 В постоянного тока / 48 … 253 В переменного тока 50 … 60 Гц |
