| Автоматическая световая решетка с расстоянием между лучами 8 мм, интерфейс IO-Link, двухтактный выход, фиксированный кабель с разъемом M12 | ||
| Эффективный диапазон обнаружения | Стандарт: 0.3 … 6 м | |
| Диапазон обнаружения порогового значения | 7.5 м | |
| Источник света | IRED | |
| Тип света | модулированный инфракрасный свет, 850 нм | |
| Высота поля | см. таблицу 1, макс. 2100 мм | |
| Пересечение лучей | Заводская настройка: пересечение трех лучей, с возможностью отключения | |
| Блокировка луча | регулируемая, макс. 2 фиксированные области подавления лучей (блокировка) | |
| Расстояние между лучами | 8.33 мм | |
| Количество лучей | см. таблицу 1, макс. 253 | |
| Режим работы | Излучатель: Мощность излучателя регулируется в двух диапазонах | |
| Оптическое разрешение | без пересечения лучей: 8 мм с пересечением лучей: 4 мм в пределах 25% и 75% диапазона | |
| Угол раскрытия | 10 ?° | |
| Предел освещенности окружающей среды | > 50000 люкс (если внешний источник света находится за пределами угла раскрытия) | |
| MTTFd | 21 a | |
| Время выполнения задачи (TM) | 20 а | |
| Диагностический охват (DC) | 60 % | |
| Индикатор работы | Зеленый светодиод: постоянно включен — питание включено двойной импульс мигает (0.8 Гц) — пониженное напряжение мигает (4 Гц) — короткое замыкание мигает с короткими перерывами (1 Гц) — режим IO-Link | |
| Индикатор состояния | Излучатель: Желтый светодиод постоянно включен — высокая мощность излучателя постоянно выключен — низкая мощность излучателя мигает (8 Гц) — сообщение об ошибке Приемник: Желтый светодиод: постоянно включен — объект обнаружен постоянно выключен — объект не обнаружен мигает (4 Гц) — ниже предела стабилизации мигает (8 Гц) — сообщение об ошибке | |
| Элементы управления | Приемник: 2 сенсорные кнопки для программирования | |
| Рабочее напряжение | 18 … 30 В постоянного тока | |
| Пульсация | 10 % | |
| Ток питания без нагрузки | Излучатель ?‰¦: 50 мА Приемник: ?‰¦ 150 мА (без выходов) | |
| Задержка времени до готовности | см. таблицу 1, макс. 3.8 с | |
| Тип интерфейса | IO-Link (контакт 4) | |
| Ревизия IO-Link | 1.0 | |
| Идентификатор устройства | 1050369 … 1050389 ( 0x100701 … 0x100715 ) | |
| Режим COM | COM2 (38.4 кбит/с) | |
| Мин. Время цикла | 2.3 мс | |
| Ширина данных процесса | 16 бит | |
| Поддержка режима SIO | да | |
| Тестовый вход | Отключение излучателя с +UB или 0 В на выводе 4 (излучатель) | |
| Функциональный вход | Активация входа диапазона от 1.6 м с +UB или 0 В на выводе 2 (излучатель) Вход Teach-In для параметризации на контакте 8 (приемник) | |
| Выход сигнала тревоги стабильности | Управление стабильностью (SC) 1 PNP, защита от короткого замыкания, защита от обратной полярности на выводе 2 (приемник) | |
| Тип переключения | Заводская настройка: темный режим, переключаемый в светлый режим | |
| Выходной сигнал | Интерфейс управления: вывод 4 интерфейс IO-Link C или используется в качестве выхода переключателя Q; 1 защищенный от короткого замыкания выход с обратной полярностью (приемник) Выход переключателя: вывод 5 выход переключателя Q; 1 защищенный от короткого замыкания выход с обратной полярностью (приемник), синхронизированный с выводом 4 | |
| Порог переключения | Заводская настройка: отслеживание сигнала для порогового значения отключено, что увеличивает оптическое разрешение максимум на 4 мм; переключение на активное отслеживание сигнала | |
| Напряжение переключения | макс. 30 В постоянного тока | |
| Ток переключения | макс. 100 мА | |
| Падение напряжения | ?‰¦ 2 В постоянного тока | |
| Частота переключения | см. таблицу 1, макс. 118 Гц | |
| Время отклика | см. таблицу 1, макс. 20 мс | |
| Функция таймера | Задержка выключения, программируемая от 0 … 1.25 с с шагом 5 мс (настройка только через IO-Link) | |
| Коммуникационный интерфейс | IEC 61131-9 | |
| Стандарт продукта | EN 60947-5-2 | |
| Класс защиты | III ( IEC 61140 ) | |
| Сертификат UL | Сертификат cULus | |
| Сертификат CCC | Сертификат CCC / маркировка не требуется для продуктов с номинальным напряжением ?‰¦36 В | |
| Температура окружающей среды | -30 … 60 ?°C (-22 … 140 ?°F) | |
| Температура хранения | -30 … 70 ?°C (-22 … 158 ?°F) | |
| Сечение проводника | мин. 0.25 мм2 | |
| Ширина корпуса | 20 мм | |
| Глубина корпуса | 30.5 мм | |
| Длина корпуса L | см. таблицу 1, макс. 2260 мм | |
| Степень защиты | IP67 | |
| Соединение | Излучатель: соединительный кабель с 4-контактным разъемом M12 x 1, общая длина 330 мм Приемник: соединительный кабель с 8-контактным разъемом M12 x 1, общая длина 350 мм | |
| Материал | ||
| Корпус | экструдированный алюминиевый профиль, анодированный серебристый | |
| Оптическая поверхность | Пластиковая панель, поликарбонат | |
| Масса | см. таблицу 1, макс. 1200 г (на профиль) | |
| Длина кабеля | макс. 30 м | |
| ECLASS 13.0 | 27270910 | |
| ECLASS 12.0 | 27270910 | |
| ECLASS 11.0 | 27270910 | |
| ECLASS 10.0.1 | 27270910 | |
| ECLASS 9.0 | 27270910 | |
| ECLASS 8.0 | 27270910 | |
| ECLASS 5.1 | 27270910 | |
| ETIM 9.0 | EC002549 | |
| ETIM 8.0 | EC002549 | |
| ETIM 7.0 | EC002549 | |
| ETIM 6.0 | EC002549 | |
| ETIM 5.0 | EC002549 | |
| UNSPSC 12.1 | 39121528 | |

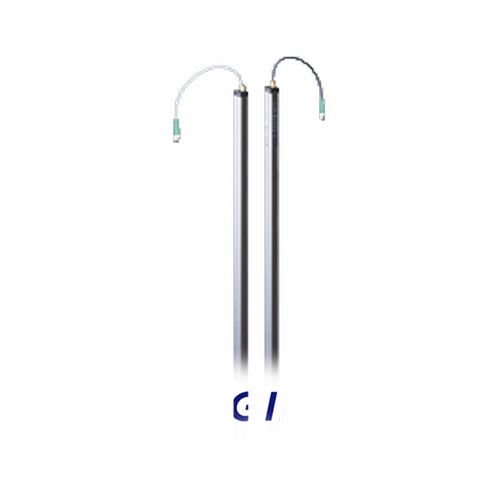

Pepperl+Fuchs LGM8
- Измерительная автоматическая световая решетка с переключающим выходом
- Оптическое разрешение 8 мм
- Сверхбыстрое обнаружение объектов, даже при пересечении лучей в трех направлениях
- Идентификация объектов с помощью встроенной системы распознавания объектов
- Интерфейс IO-Link для сервисных и технологических данных
- Диапазон температур до -30 ?°C
- Вывод измеренного значения, можно выбрать из ряда функций измерения
| SKU | LGM8 |
|---|---|
| Тип продукции | |
| Категории | Pepperl+Fuchs, Продукты Pepperl+Fuchs Другие |
