| Автоматическая световая решетка с расстоянием между лучами 8 мм, интерфейс IO-Link, двухтактный выход, фиксированный кабель с разъемом M12 | ||
| Эффективный диапазон обнаружения | Стандарт: 0.3 … 6 м Опция /35: 0.5 … 8 м | |
| Диапазон обнаружения порогового значения | Стандарт: 7.5 м Опция /35: 10 м | |
| Источник света | IRED | |
| Тип света | модулированный инфракрасный свет, 850 нм | |
| Высота поля | см. таблицу 1, макс. 2100 мм | |
| Пересечение лучей | Заводская настройка: пересечение трех лучей, с возможностью отключения | |
| Блокировка луча | регулируемый, макс. 2 фиксированные области подавления луча (блокировка) | |
| Расстояние между лучами | 8.33 мм | |
| Количество лучей | см. таблицу 1, макс. 253 | |
| Режим работы | Излучатель: мощность излучателя регулируется в двух диапазонах | |
| Оптическое разрешение | без пересечения лучей: 8 мм с пересечением лучей: 4 мм в пределах 25 % и 75 % диапазона | |
| Угол раскрытия | 10 ?° | |
| Предел освещенности окружающей среды | > 50000 люкс (если внешний источник света находится за пределами угла открытия) | |
| MTTFd | 21 a | |
| Время работы (TM) | 20 a | |
| Диагностический охват (DC) | 60 % | |
| Индикатор работы | Включение питания: зеленый светодиод, статическое свечение , Индикатор пониженного напряжения: зеленый светодиод, мигание (прибл. 0.8 Гц), короткое замыкание: зеленый светодиод мигает (прибл. 4 Гц) | |
| Индикатор функционирования | Излучатель: желтый светодиод, светится при высокой мощности излучения, не светится при низкой мощности излучения Приемник: Желтый светодиод: светится при обнаружении объекта, мигает при снижении рабочего резерва (4 Гц) Сообщение об ошибке: желтый светодиод мигает (8 Гц) в излучателе и приемнике | |
| Элементы управления | Приемник: 2 сенсорные кнопки для программирования | |
| Индикатор параметризации | Связь IO-Link: зеленый светодиод кратковременно гаснет (1 Гц) | |
| Рабочее напряжение | 18 … 30 В постоянного тока | |
| Пульсации | 10 % | |
| Ток питания без нагрузки | Излучатель ?‰¦: 50 мА Приемник: ?‰¦ 150 мА (без выходов) | |
| Задержка времени до готовности | см. таблицу 1, макс. 3.8 с | |
| Тип интерфейса | IO-Link | |
| Протокол | IO-Link V1.0 | |
| Режим | COM2 (38.4 кбит/с) | |
| Тестовый вход | Отключение излучателя при +UB или 0 В на выводе 4 (излучатель) | |
| Функциональный вход | Диапазон активации входа от 1.6 м (или 2 м в случае опции /35) с +UB или 0 В на выводе 2 (излучатель) Вход обучения для программирования на выводе 8 (приемник) | |
| Выход сигнала тревоги стабильности | Контроль стабильности (SC) 1 PNP, защита от короткого замыкания, защита от обратной полярности на выводе 2 (приемник) | |
| Тип переключения | Заводская настройка: темнота включена, переключение в режим «свет включен» | |
| Выход сигнала | Выход переключения (поле обнаружения C/Q) 1 двухтактный (4 в 1) выход, защита от короткого замыкания, защита от обратной полярности на выводе 4 (приемник), Контроль высоты (H1, H2. H3) 3 двухтактных (4 в 1) выхода, защита от короткого замыкания, защита от обратной полярности на выводе 5, выводе 6, выводе 7 (приемник) | |
| Порог переключения | Заводская настройка: отслеживание сигнала для порогового значения отключено, что увеличивает оптическое разрешение максимум на 4 мм; переключение на активное отслеживание сигнала | |
| Напряжение переключения | макс. 30 В постоянного тока | |
| Ток переключения | макс. 100 мА | |
| Падение напряжения | ?‰¦ 2 В постоянного тока | |
| Частота переключения | см. таблицу 1, макс. 118 Гц | |
| Время отклика | см. таблицу 1, макс. 20 мс | |
| Функция таймера | Задержка выключения, программируемая от 0 … 1.25 с с шагом 5 мс (настройка только через IO-Link) | |
| Коммуникационный интерфейс | IEC 61131-9 | |
| Стандарт продукта | EN 60947-5-2 | |
| Класс защиты | III ( IEC 61140 ) | |
| Сертификат UL | Сертификация cULus | |
| Сертификат CCC | Сертификация/маркировка CCC не требуется для продуктов с номинальным напряжением ?‰¦36 В | |
| Температура окружающей среды | Стандарт: -10 … 60 ?°C (14 … 140 ?°F) Опция /146: -30 … 60 ?°C (-22 … 140 ?°F) | |
| Температура хранения | -30 … 70 ?°C (-22 … 158 ?°F) | |
| Поперечное сечение проводника | мин. 0.25 мм2 | |
| Ширина корпуса | 20 мм | |
| Глубина корпуса | 30.5 мм | |
| Длина корпуса L | см. таблицу 1, макс. 2260 мм | |
| Степень защиты | IP67 | |
| Соединение | Излучатель: соединительный кабель с 4-контактным разъемом M12 x 1, общая длина 330 мм Приемник: соединительный кабель с 8-контактным разъемом M12 x 1, общая длина 350 мм | |
| Материал | ||
| Корпус | экструдированный алюминиевый профиль, анодированный серебристый цвет | |
| Оптическая поверхность | Пластиковая панель, поликарбонат | |
| Масса | см. таблицу 1, макс. 1200 г (на профиль) | |
| Длина кабеля | макс. 30 м | |
| ECLASS 13.0 | 27270910 | |
| ECLASS 12.0 | 27270910 | |
| ECLASS 11.0 | 27270910 | |
| ECLASS 10.0.1 | 27270910 | |
| ECLASS 9.0 | 27270910 | |
| ECLASS 8.0 | 27270910 | |
| ECLASS 5.1 | 27270910 | |
| ETIM 9.0 | EC002549 | |
| ETIM 8.0 | EC002549 | |
| ETIM 7.0 | EC002549 | |
| ETIM 6.0 | EC002549 | |
| ETIM 5.0 | EC002549 | |
| UNSPSC 12.1 | 39121528 | |

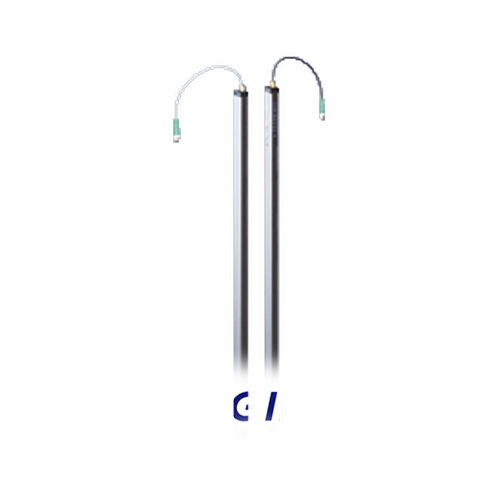

Pepperl+Fuchs LGS8
- Автоматическая световая решетка
- Оптическое разрешение 8 мм
- Сверхбыстрое обнаружение объектов, даже при пересечении 3 лучей
- Регулировка контроля высоты без использования программного обеспечения
- Идентификация объектов с помощью встроенной системы распознавания объектов
- Интерфейс IO-Link для сервисных и технологических данных
- Дополнительный диапазон температур до
-30 ?°C
| SKU | LGS8 |
|---|---|
| Тип продукции | |
| Категории | Pepperl+Fuchs, Продукты Pepperl+Fuchs Другие |
