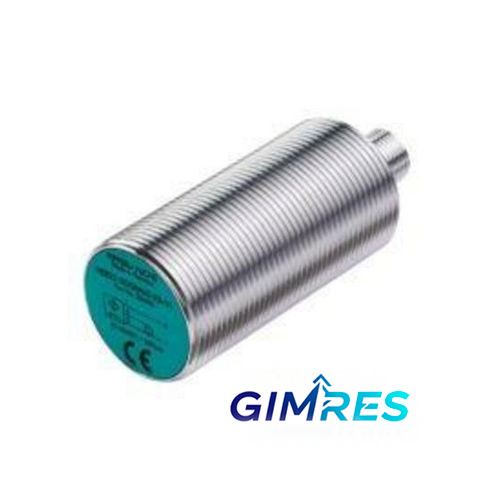

NEB22-30GM60-E2-V1 — Этот усовершенствованный датчик обеспечивает дальность срабатывания 22 мм с выходом PNP. Он работает в диапазоне напряжений 10–30 В постоянного тока и имеет степень защиты IP67, что делает его пригодным для применения в сложных условиях, в том числе с высокой степенью запыленности или влажности.
Технические характеристики:
| Общие технические характеристики | ||
| Функция переключающего элемента | PNP NO | |
| Номинальное рабочее расстояние | 22 мм | |
| Установка | квази-утопленный | |
| Полярность выхода | DC | |
| Гарантированное рабочее расстояние | 0 … 17.8 мм | |
| Коэффициент уменьшения rAl | 0.25 | |
| Коэффициент уменьшения rCu | 0.22 | |
| Коэффициент редукции r304 | 0.65 | |
| Номинальные характеристики | ||
| Условия установки) | ||
| A | 6 мм | |
| B | 37 мм | |
| C | 66 мм | |
| F | 80 мм | |
| Рабочее напряжение | 10 … 30 В | |
| Частота переключения | 0 … 150 Гц | |
| Гистерезис | менее или равно 10 % | |
| Защита от обратной полярности | Защита от обратной полярности | |
| Защита от короткого замыкания | импульсный | |
| Падение напряжения | менее или равно 5 В | |
| Рабочий ток | 0 … 200 мА | |
| Ток в выключенном состоянии | менее или равно 0.1 мА | |
| Ток питания без нагрузки | менее или равно 10 мА | |
| Индикатор состояния переключения | Светодиод, желтый | |
| Параметры, связанные с функциональной безопасностью | ||
| MTTFd | 213 a | |
| Время работы (TM | 20 a | |
| Диагностический охват (DC) | 0 % | |
| Сертификаты и разрешения | ||
| Сертификат UL | cULus, универсальное применение | |
| Сертификат CSA | cCSAus, универсальное применение | |
| Сертификат CCC | Сертификат CCC / маркировка не требуется для продуктов с номинальным напряжением менее или равно 36 В | |
| Условия окружающей среды | ||
| Температура окружающей среды | -25 … 70 °C (-13 … 158 °F) | |
| Механические характеристики | ||
| Тип соединения | Разъем M12 x 1, 4-контактный | |
| Материал корпуса | Хромированная латунь | |
| Сенсорная поверхность | PBT | |
| Диаметр корпуса | 30 мм | |
| Степень защиты | IP67 |
